Устранение протечек козырька балкона и устройство кровли

Осенью 2007 года проводились высотные работы по устранению течи на балконе последнего этажа и устройству кровли над плитой ложного балкона. Он служит потолком балкона квартиры заказчика.

На этом балконе специалисты Альпинист.ру устраняли не только видимый след протечки. Угол уклона был слишком мал, расстояние между досками обрешетки слишком большим, поэтому снег и вода деформировали покрытие.

Перед устройством новой кровли старое кровельное покрытие сняли, разобрали слабую обрешетку, заново собрали основание и закрыли примыкания у стены.

У маленьких металлических кровель на малом уклоне важен не только сам лист: вода дольше задерживается у нахлестов, крепежа и примыкания к стене.

Поэтому здесь показательны не только кадры с оцинкованным профнастилом, но и фотографии новой обрешетки, оцинкованного уголка и мастики у стены.

Старое покрытие над балконом деформировалось от снега и дождя: угол уклона был слишком мал, вода задерживалась на козырьке и попадала к потолку балкона квартиры заказчика.

Слабое покрытие разобрали, собрали новую обрешетку, уложили профнастил, выполнили гидроизоляцию и закрыли примыкания у стены.

Что было сделано

Осмотрели деформированное покрытие козырька балкона последнего этажа.
Демонтировали старое покрытие и слабые элементы обрешетки.
Устроили новую кровлю над плитой ложного балкона.
Выполнили гидроизоляцию и герметизацию примыканий.

Этапы работ

До начала работ

Перед ремонтом старое покрытие козырька было деформировано, а вода через слабые места попадала в зону балкона последнего этажа.

Деформированный ондулин над балконом последнего этажа — Старый ондулин над балконом последнего этажа: покрытие уже деформировалось и плохо отводило воду

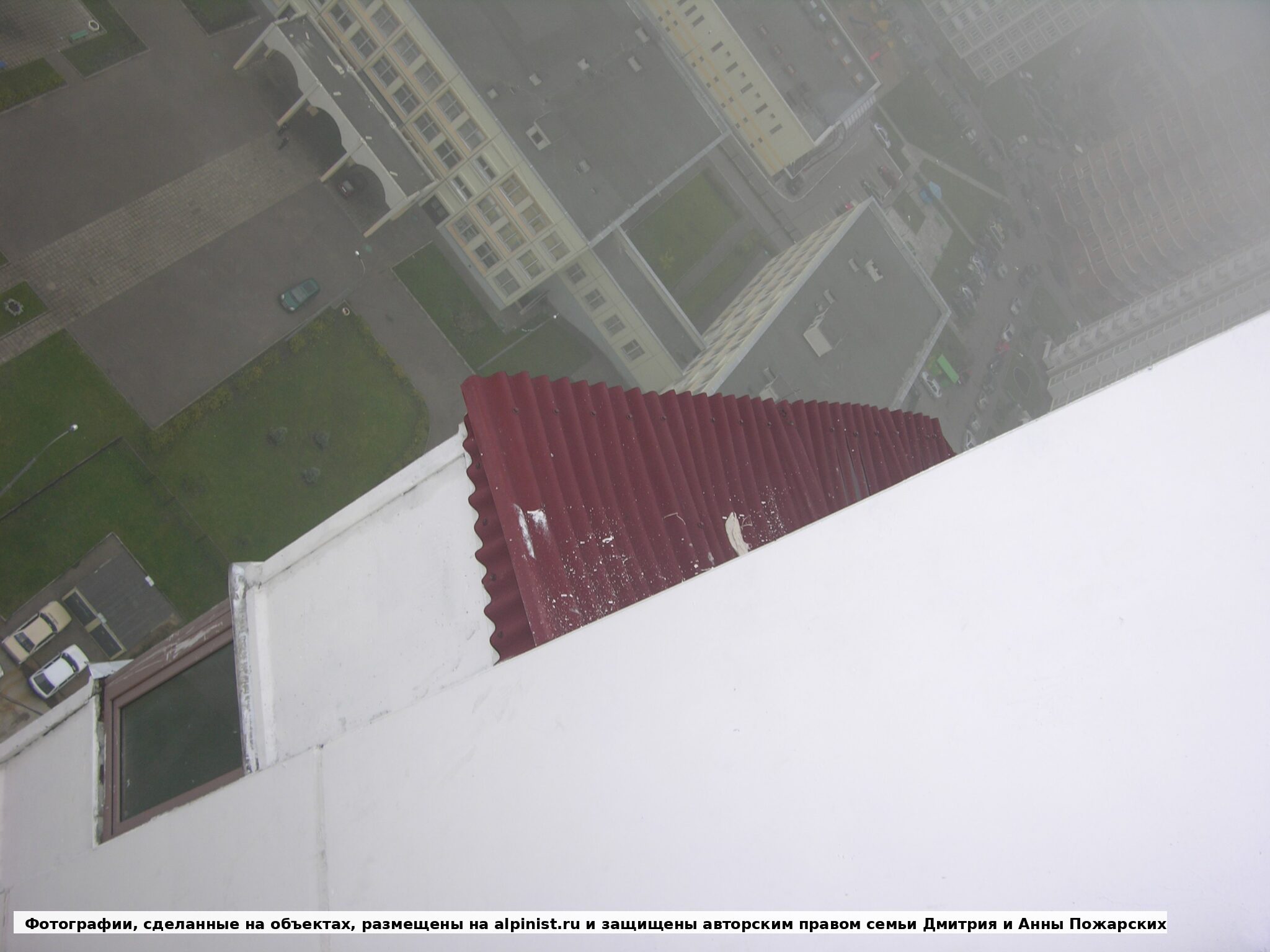

Деформированный ондулин с малым уклоном над балконом — Деформированный ондулин виден с высоты: малый уклон превращал козырек в место накопления снега и воды

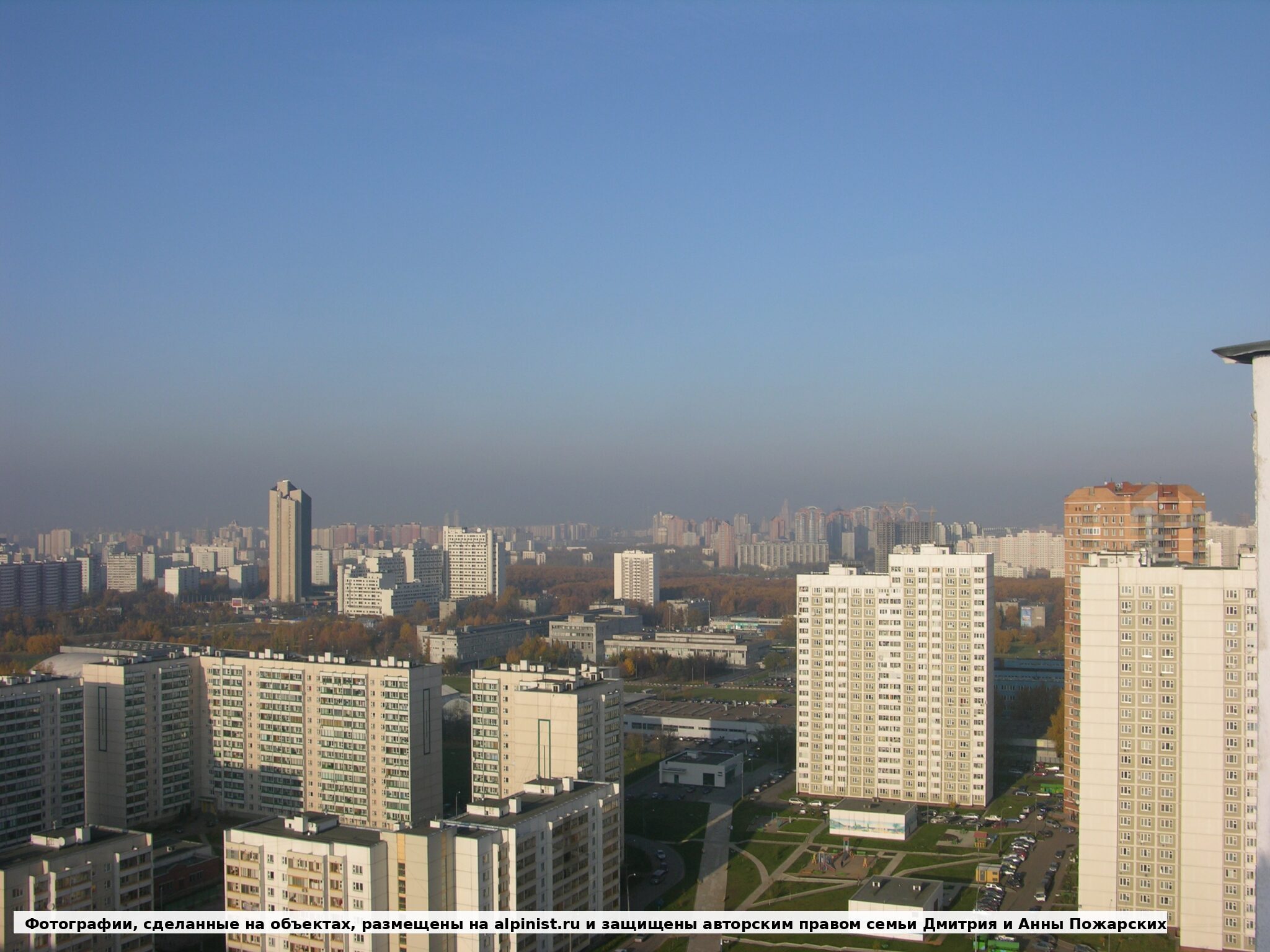

Высотный вид с объекта перед ремонтом кровли балкона — Вид с высоты показывает условия доступа: ремонт кровли над балконом выполнялся с промышленным альпинизмом

Демонтаж старого покрытия

Демонтировали старое покрытие и слабые элементы обрешетки.

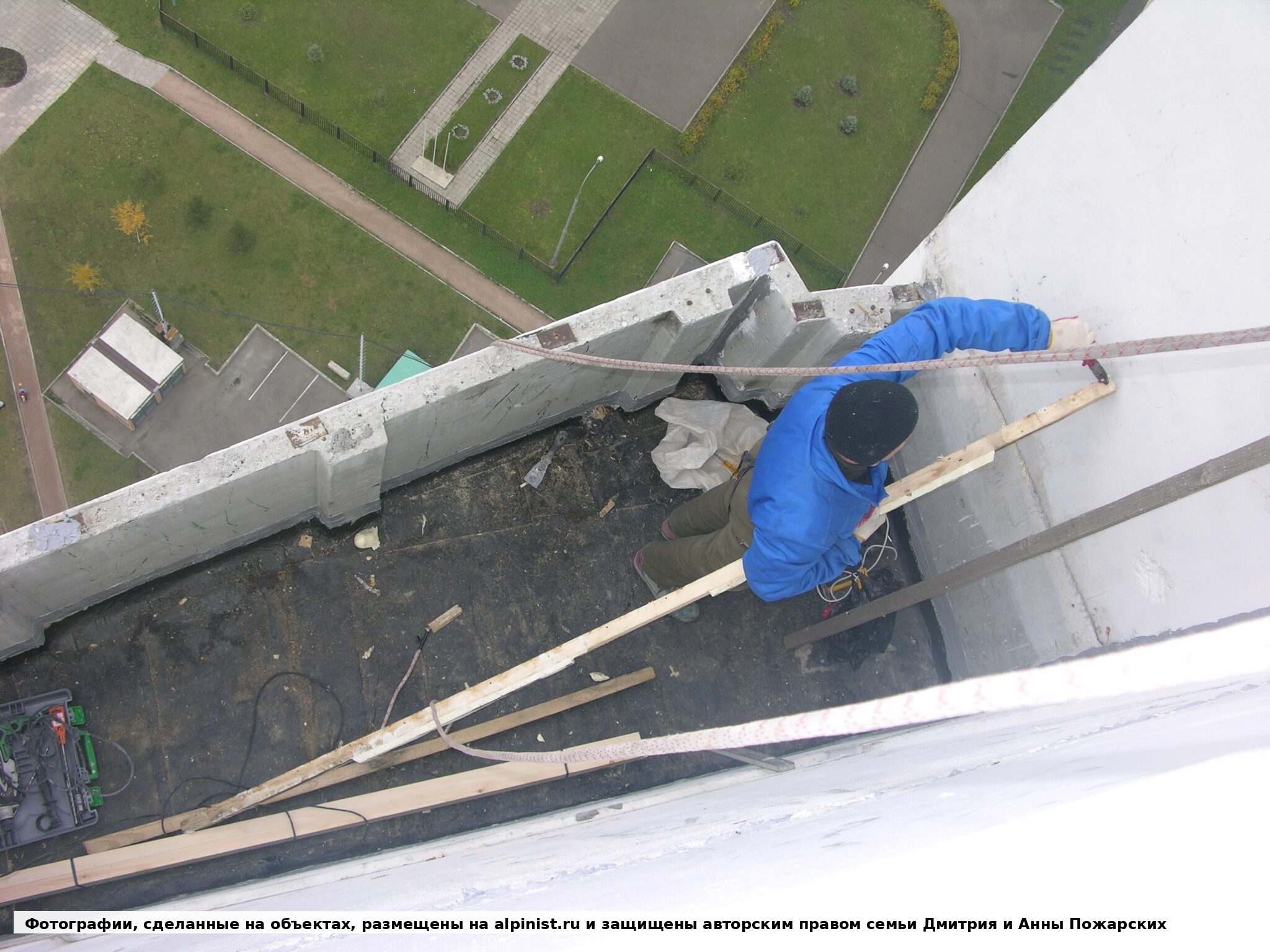

Плита ложного балкона после демонтажа старого покрытия — Плита ложного балкона после снятия старого покрытия: видны мусор, слабые участки и место будущей обрешетки

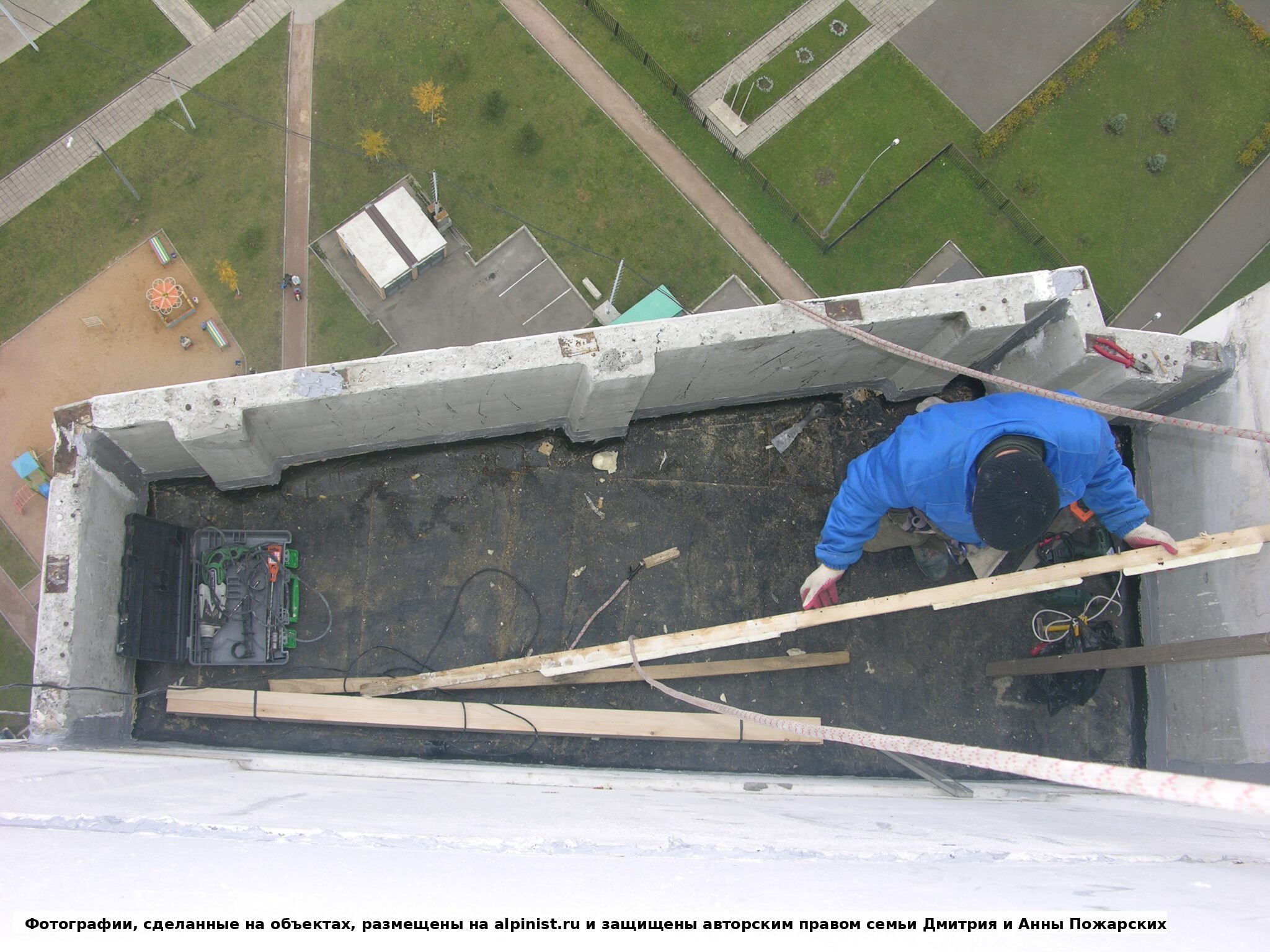

Демонтаж старой обрешетки на ложном балконе — Промышленный альпинист разбирает старую обрешетку на плите ложного балкона после снятия кровельного покрытия

Новая обрешетка

Закрепили новую обрешетку и выполнили гидроизоляцию балконной плиты. Доски выставили так, чтобы вода уходила с кровли.

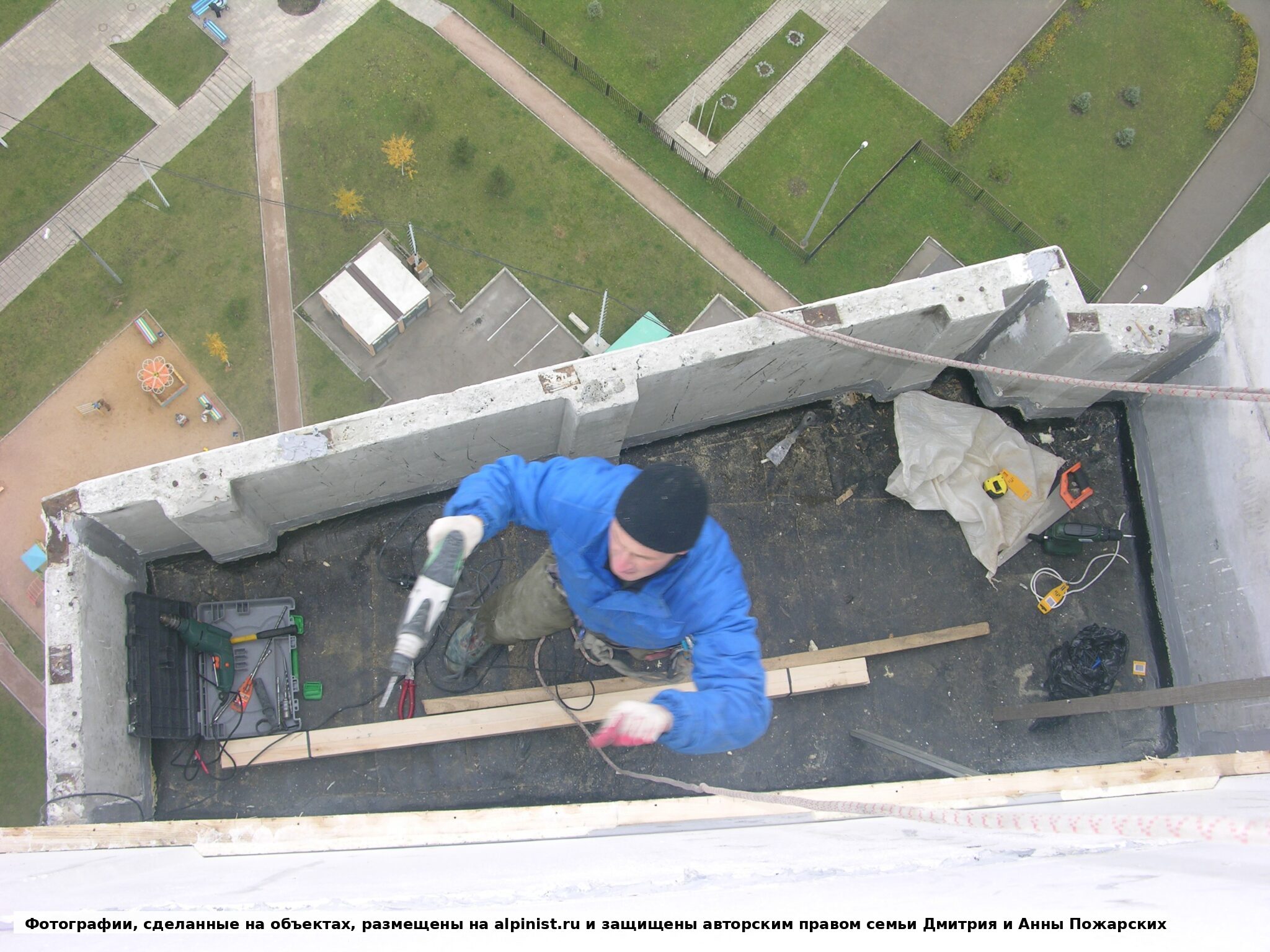

Разметка точек крепления новых досок обрешетки — Разметка крепления новых досок обрешетки на краю ложного балкона после демонтажа старой кровли

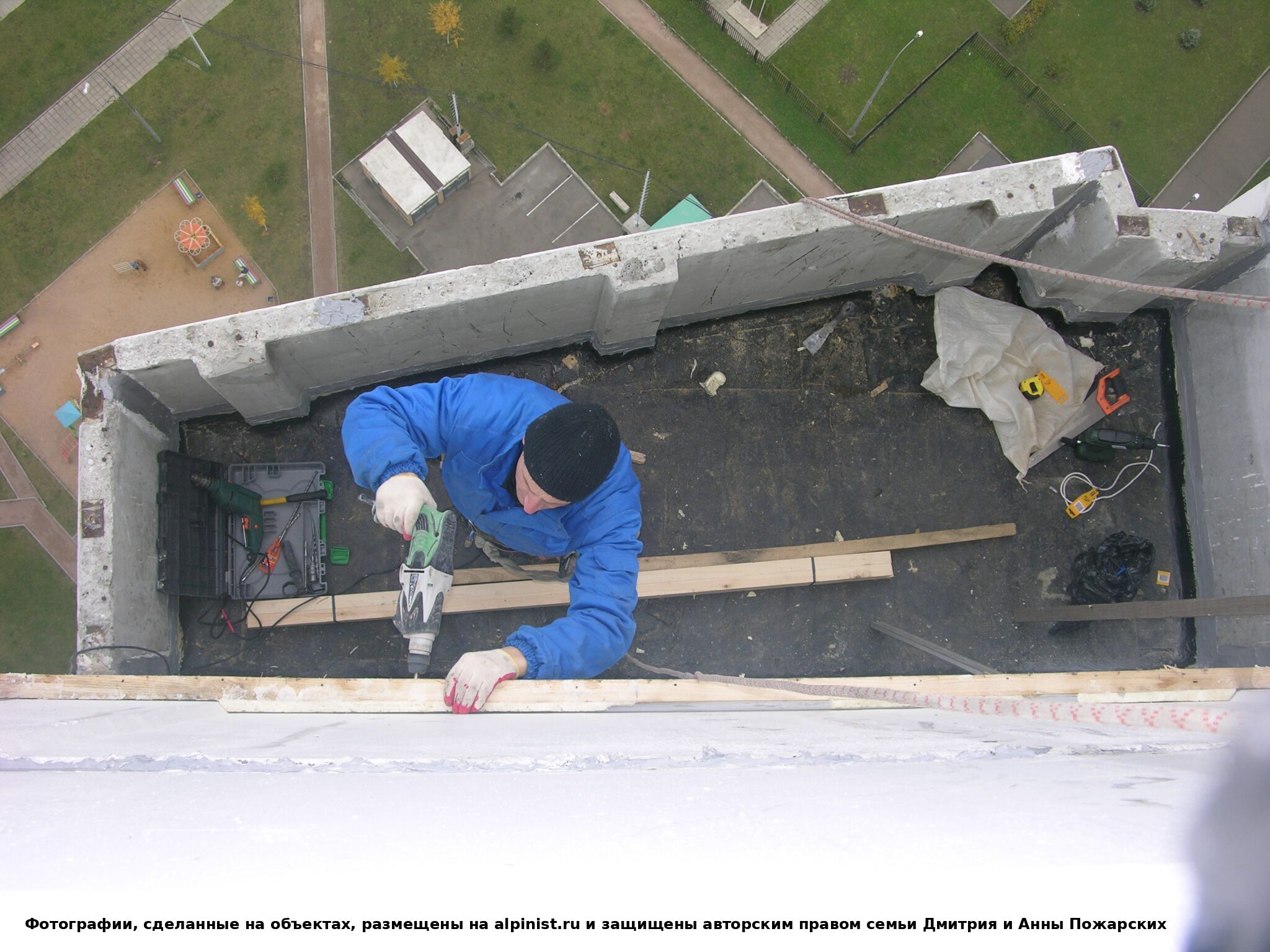

Сверление отверстий для крепления обрешетки кровли — Сверление отверстий под крепление обрешетки: доски готовят к надежной фиксации анкерами и саморезами

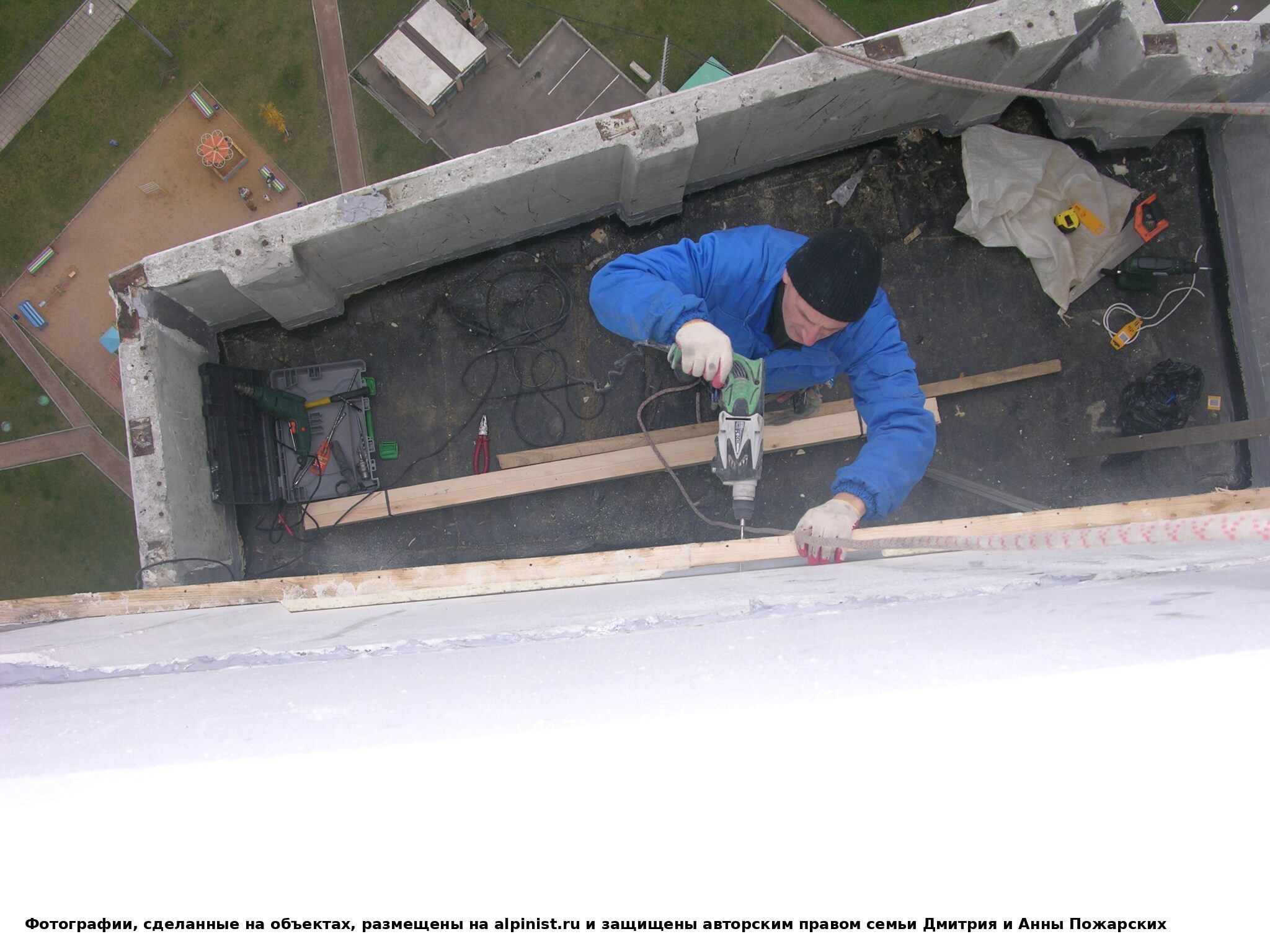

Крепление первой доски обрешетки к стене над балконом — Крепление первой доски обрешетки к стене над ложным балконом задает опору для будущего уклона кровли

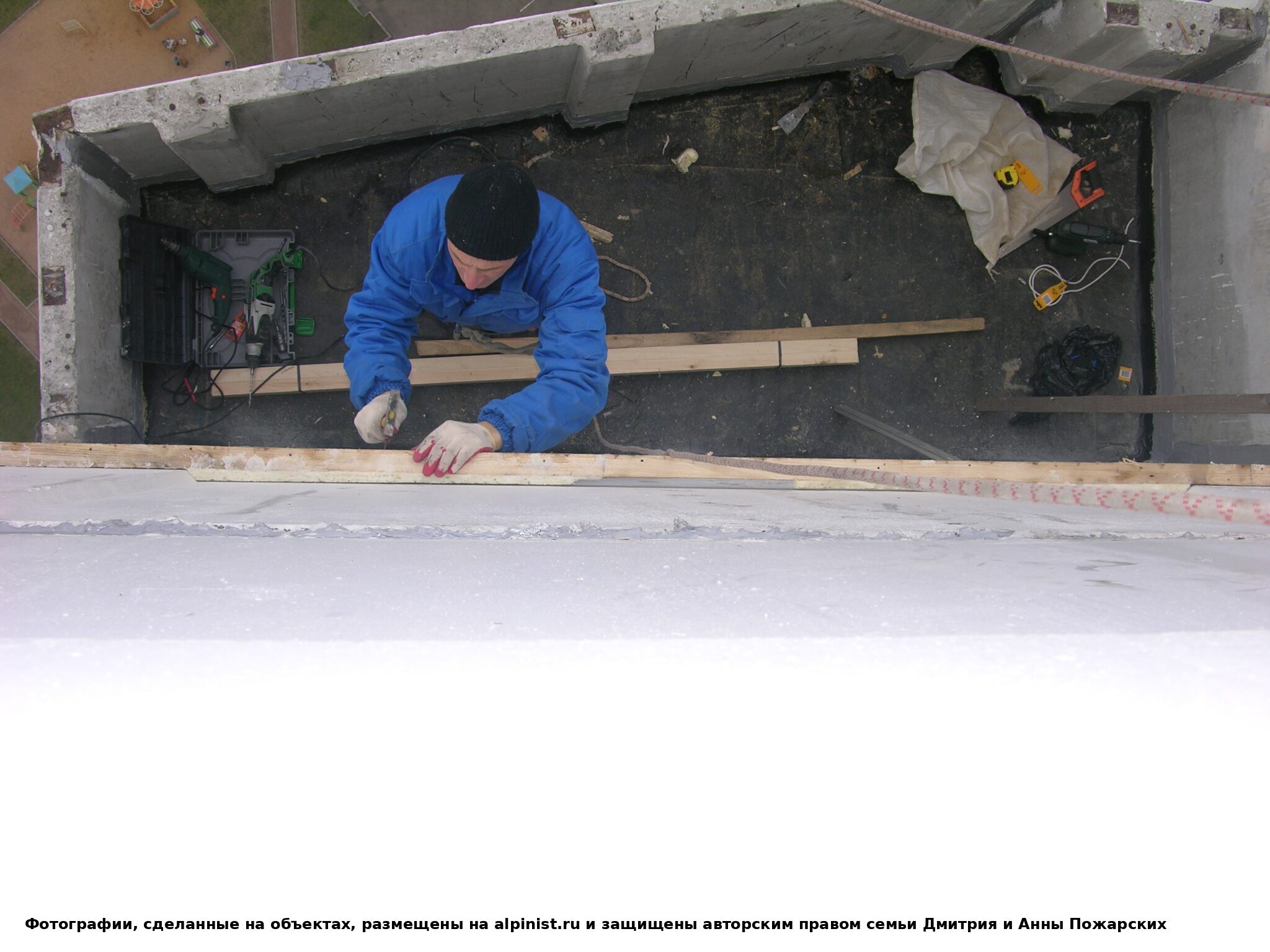

Проверка линии новой обрешетки кровли над балконом — Проверка линии новой обрешетки: доски выставляют так, чтобы вода уходила с кровли, а не собиралась в середине

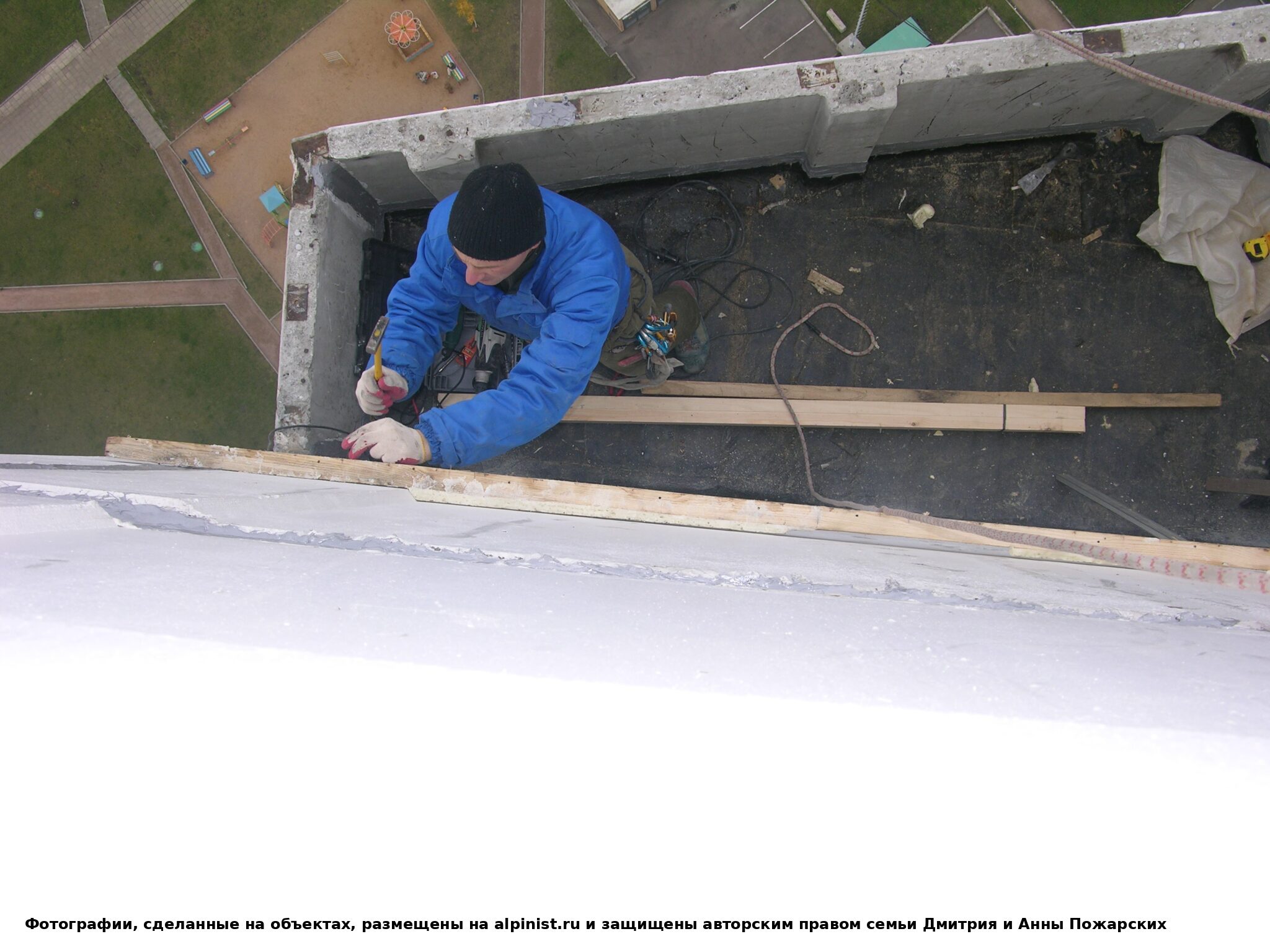

Крепление доски обрешетки анкерами и саморезами — Доску обрешетки фиксируют анкерами и саморезами после предварительного сверления отверстий

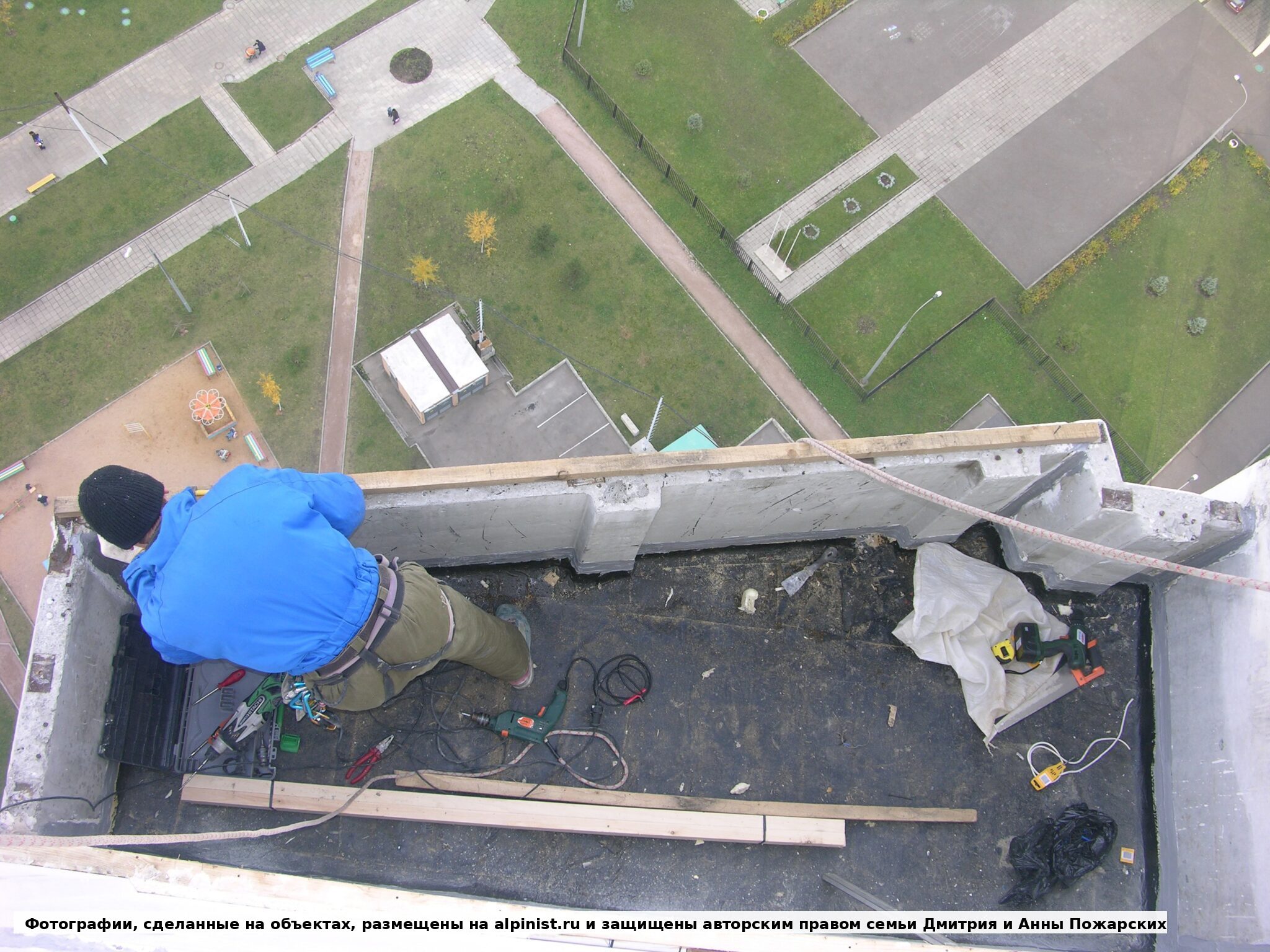

Монтаж основания кровли внутри плиты ложного балкона — Работа внутри плиты ложного балкона: альпинист монтирует основание кровли в ограниченном пространстве

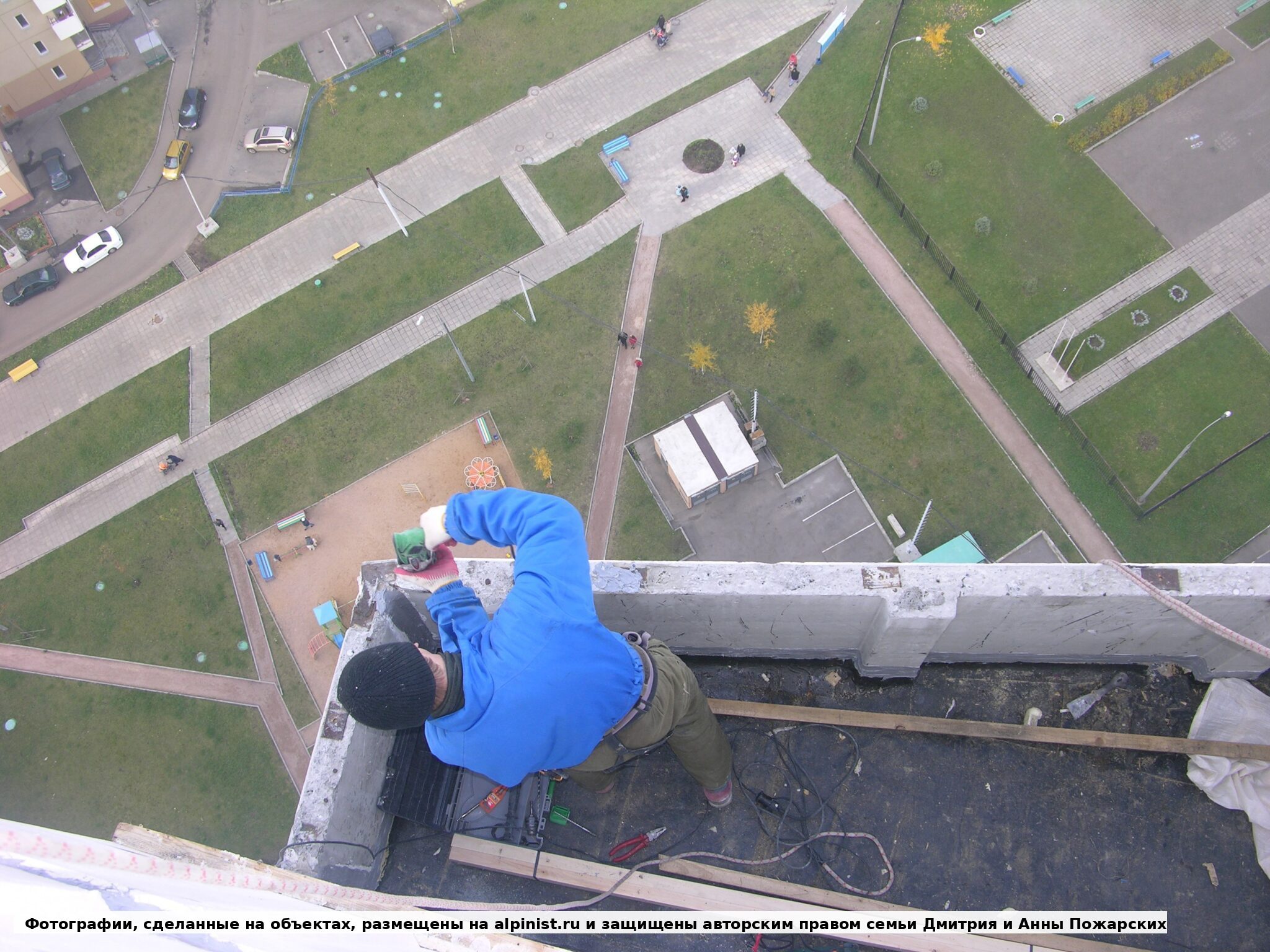

Примерка доски для внешней части балкона — Подбор и примерка доски для внешней части балкона перед креплением направляющих обрешетки

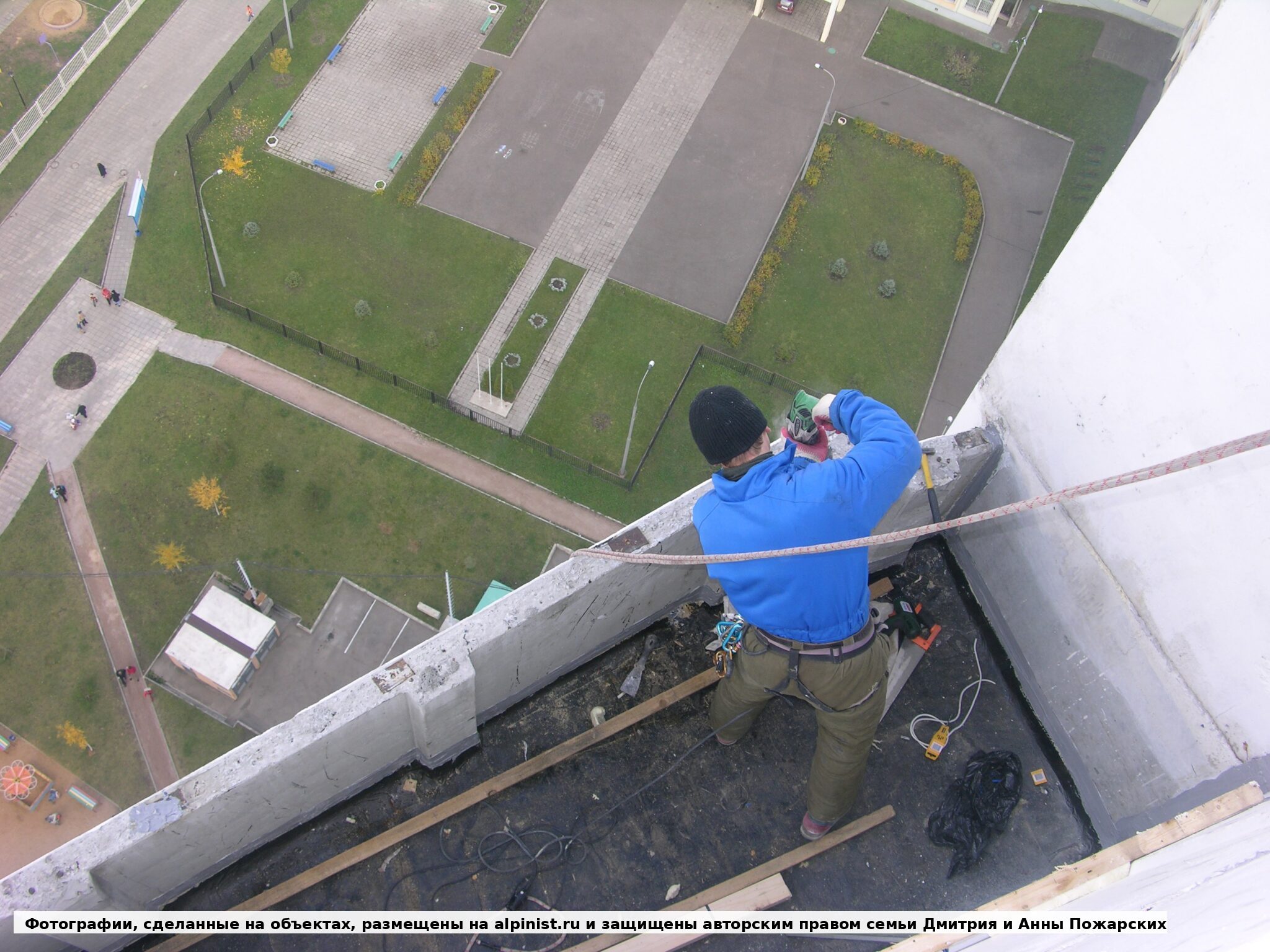

Крепление внешней доски обрешетки на краю балкона — Крепление внешней доски обрешетки формирует нижнюю опору будущего профнастила на краю балкона

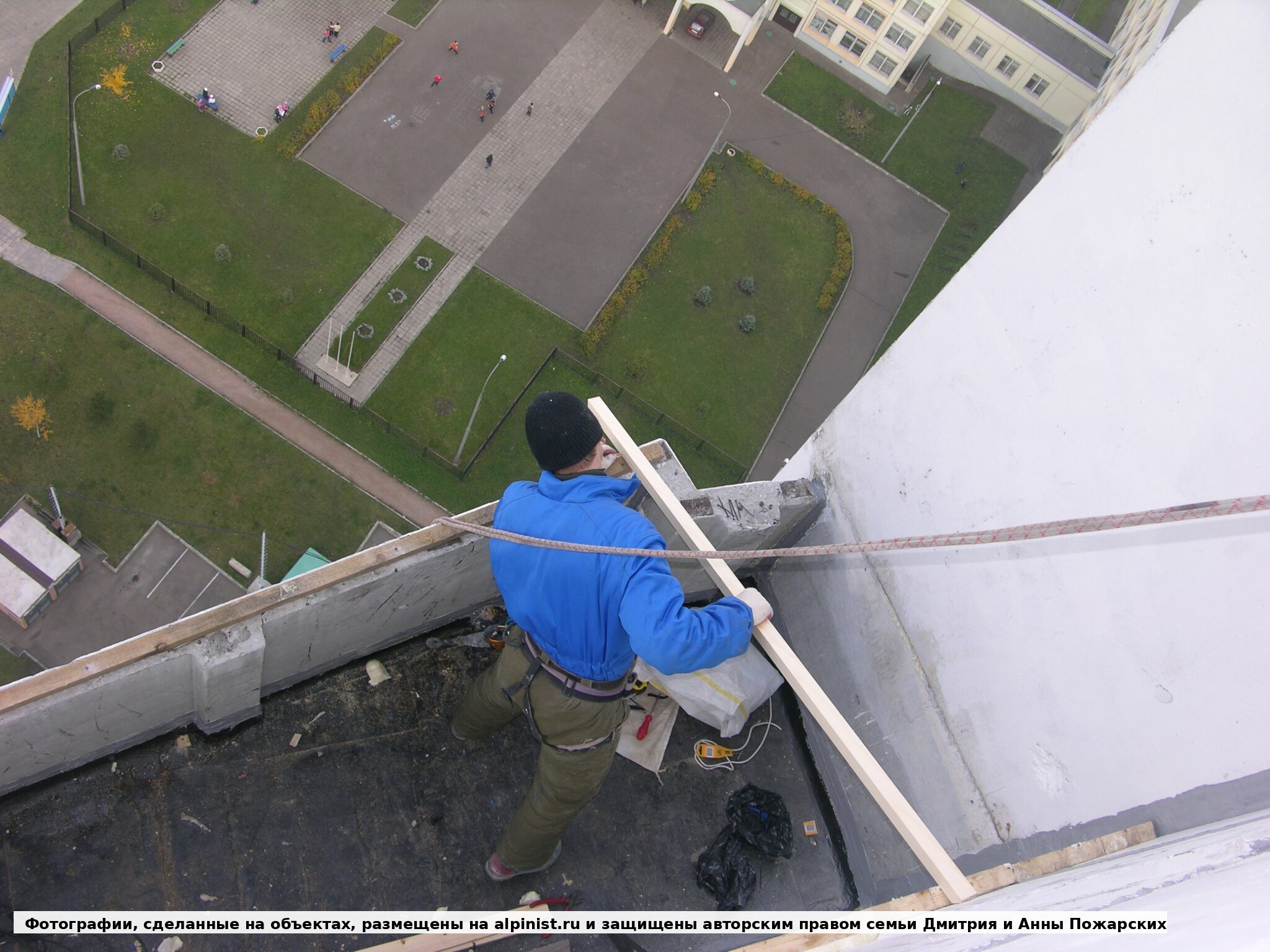

Продольная доска новой обрешетки задает уклон кровли — Продольная доска задает уклон новой кровли, чтобы осадки уходили от стены и не застаивались на листах

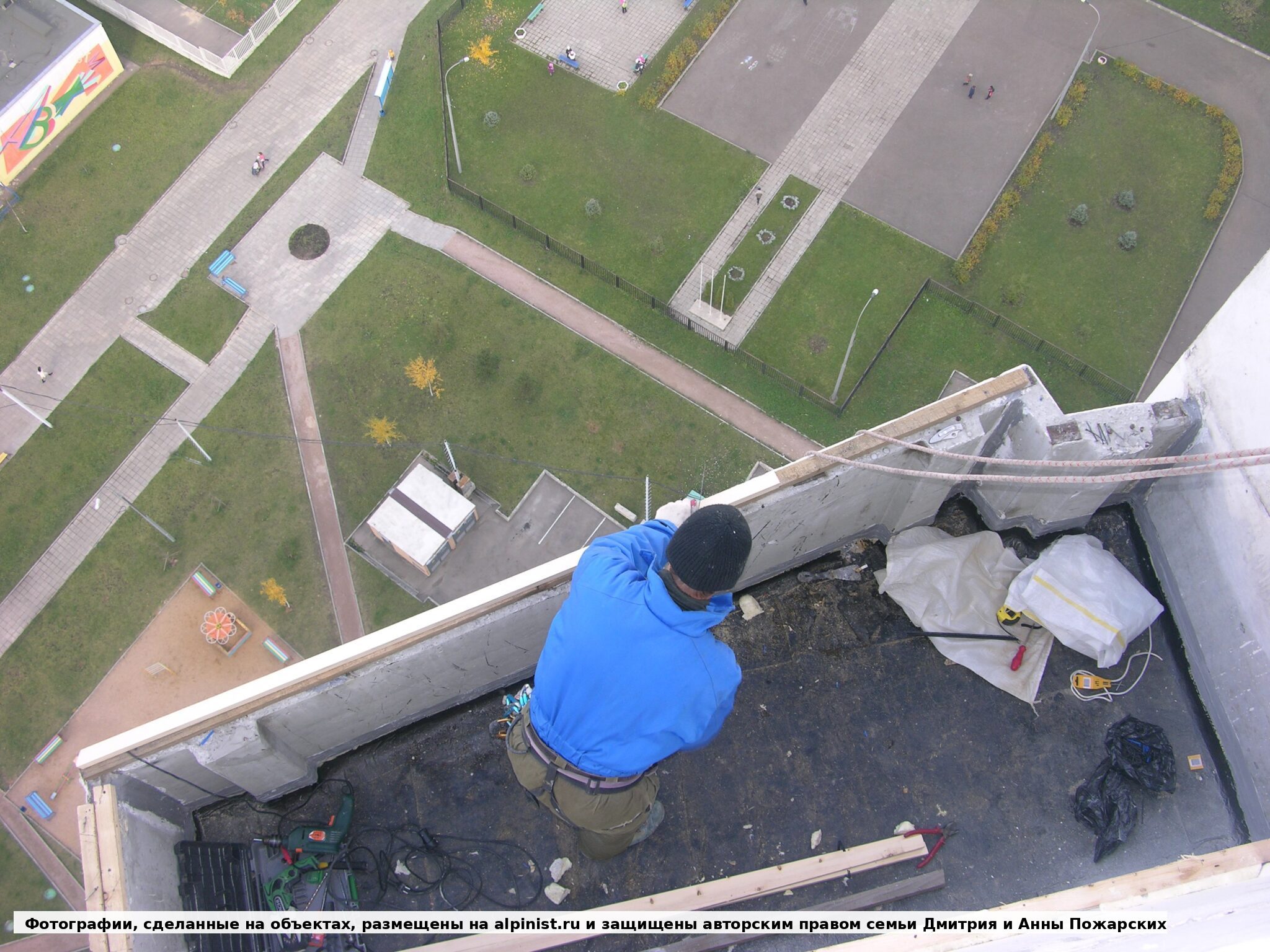

Монтаж обрешетки по внешнему краю ложного балкона — Монтаж обрешетки по внешнему краю ложного балкона перед укладкой оцинкованного профнастила

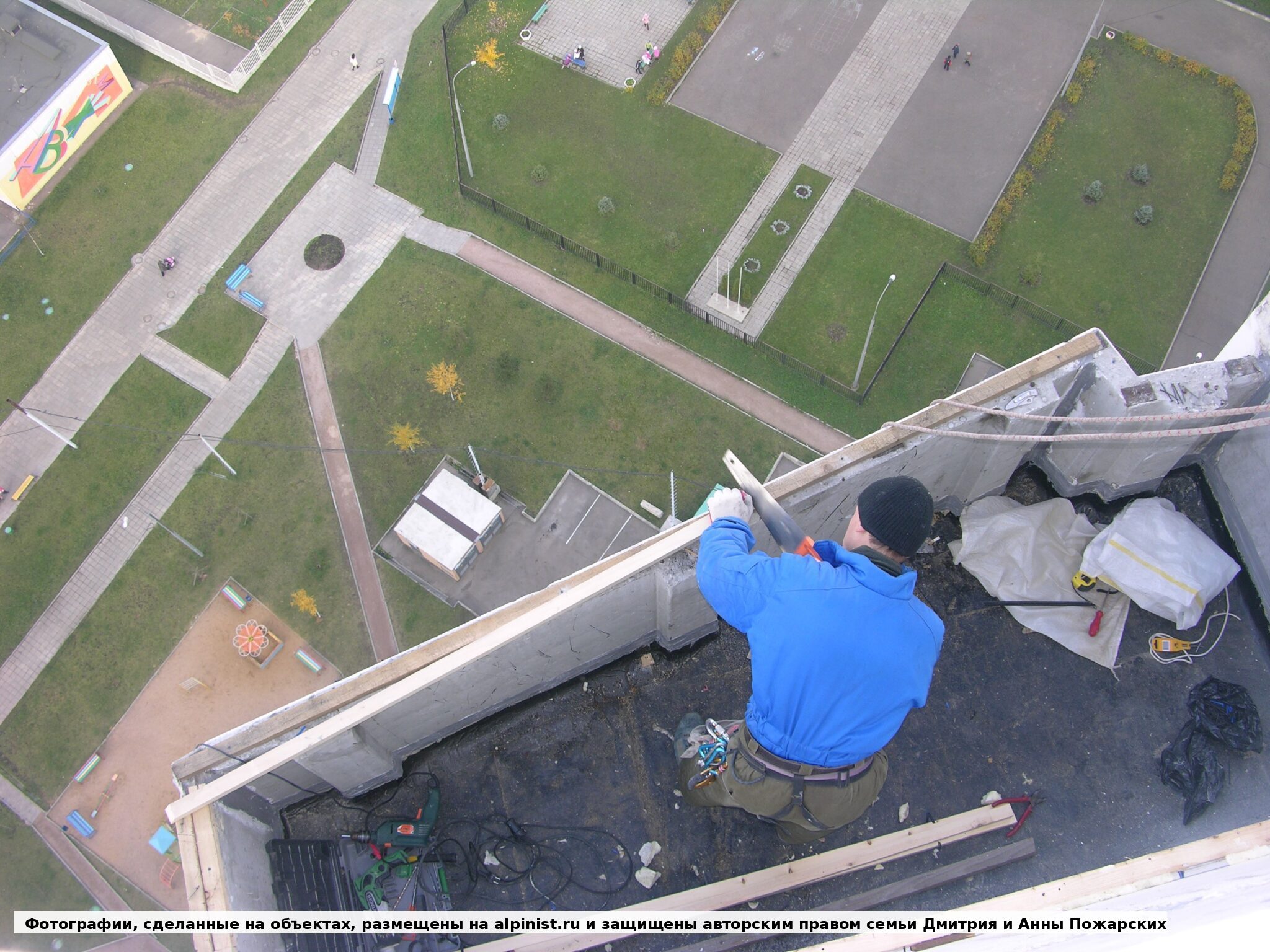

Выравнивание доски обрешетки у стены над балконом — Выравнивание доски у стены перед дальнейшим креплением направляющих обрешетки кровли

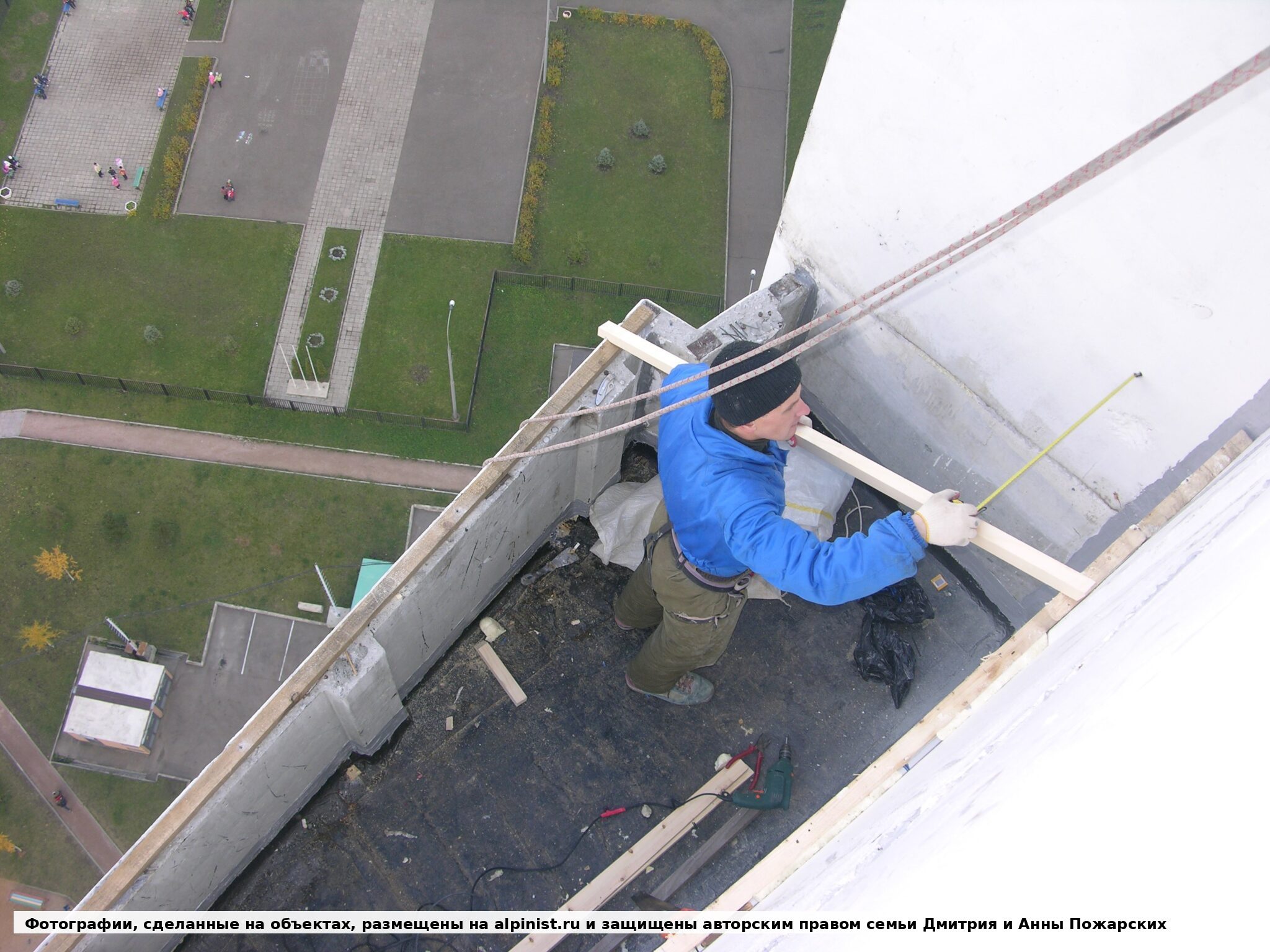

Узел новой обрешетки в верхнем углу балкона — Узел обрешетки в верхнем углу балкона: доски подгоняют к стене и боковой части ложного балкона

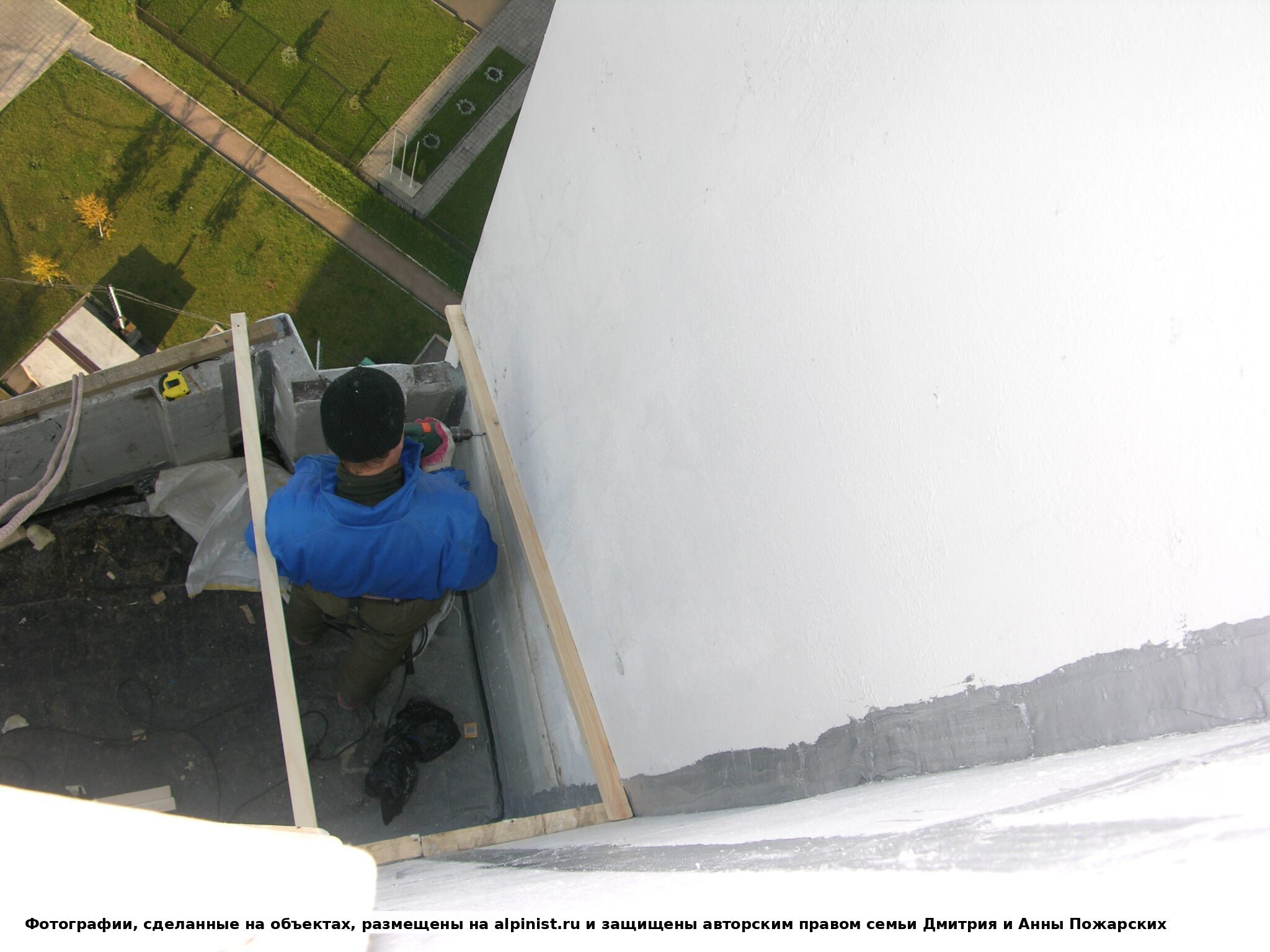

Зона примыкания кровли к стене перед гидроизоляцией — Зона примыкания перед гидроизоляцией: у стены уже видны подготовленные участки под закрытие стыков

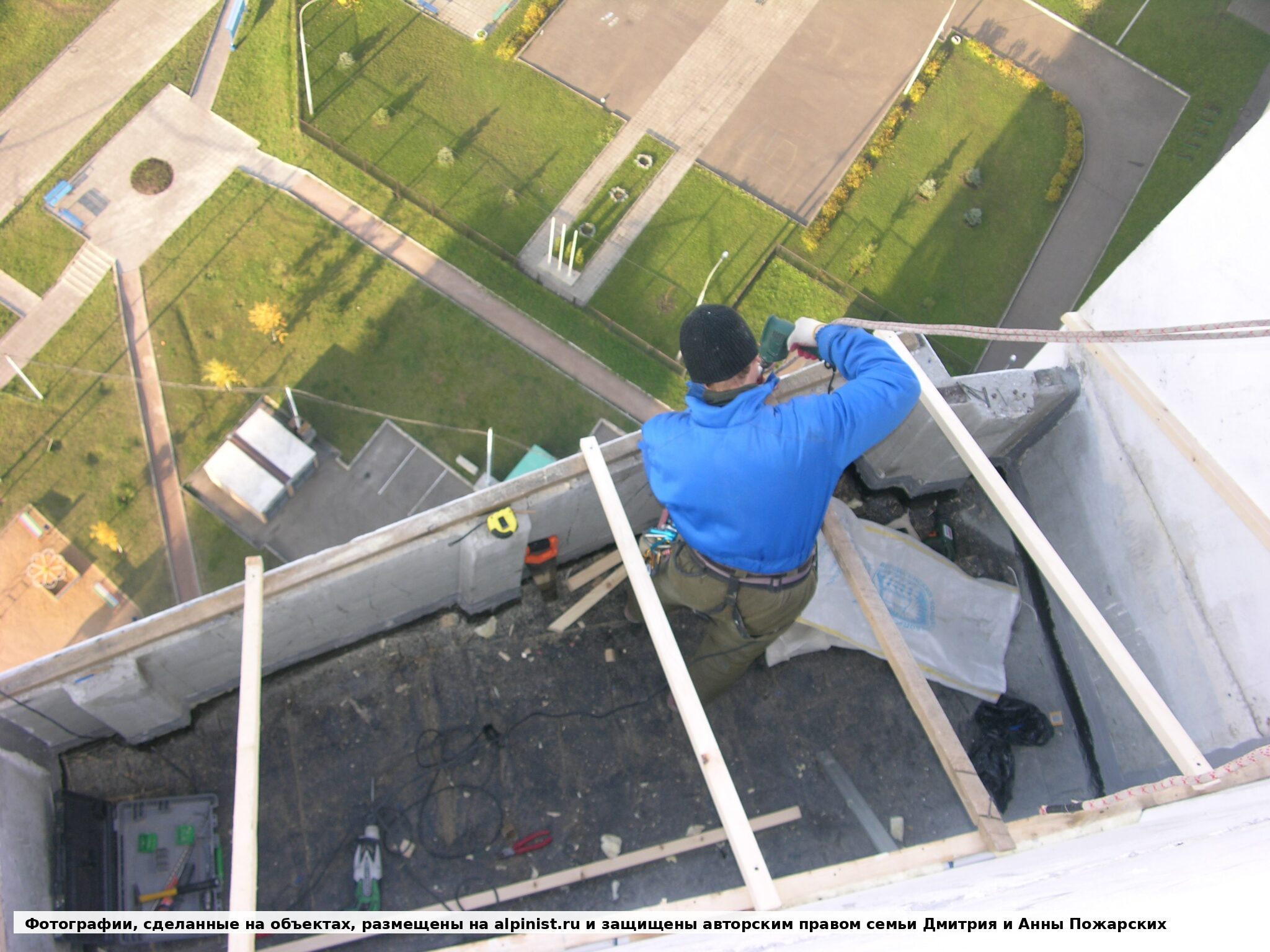

Новая обрешетка с уклоном под профнастил над балконом — Новая обрешетка собрана с уклоном под профнастил и готова принять кровельные листы

Подготовка профнастила

Оцинкованный профнастил разметили и раскроили болгаркой по снятым размерам.

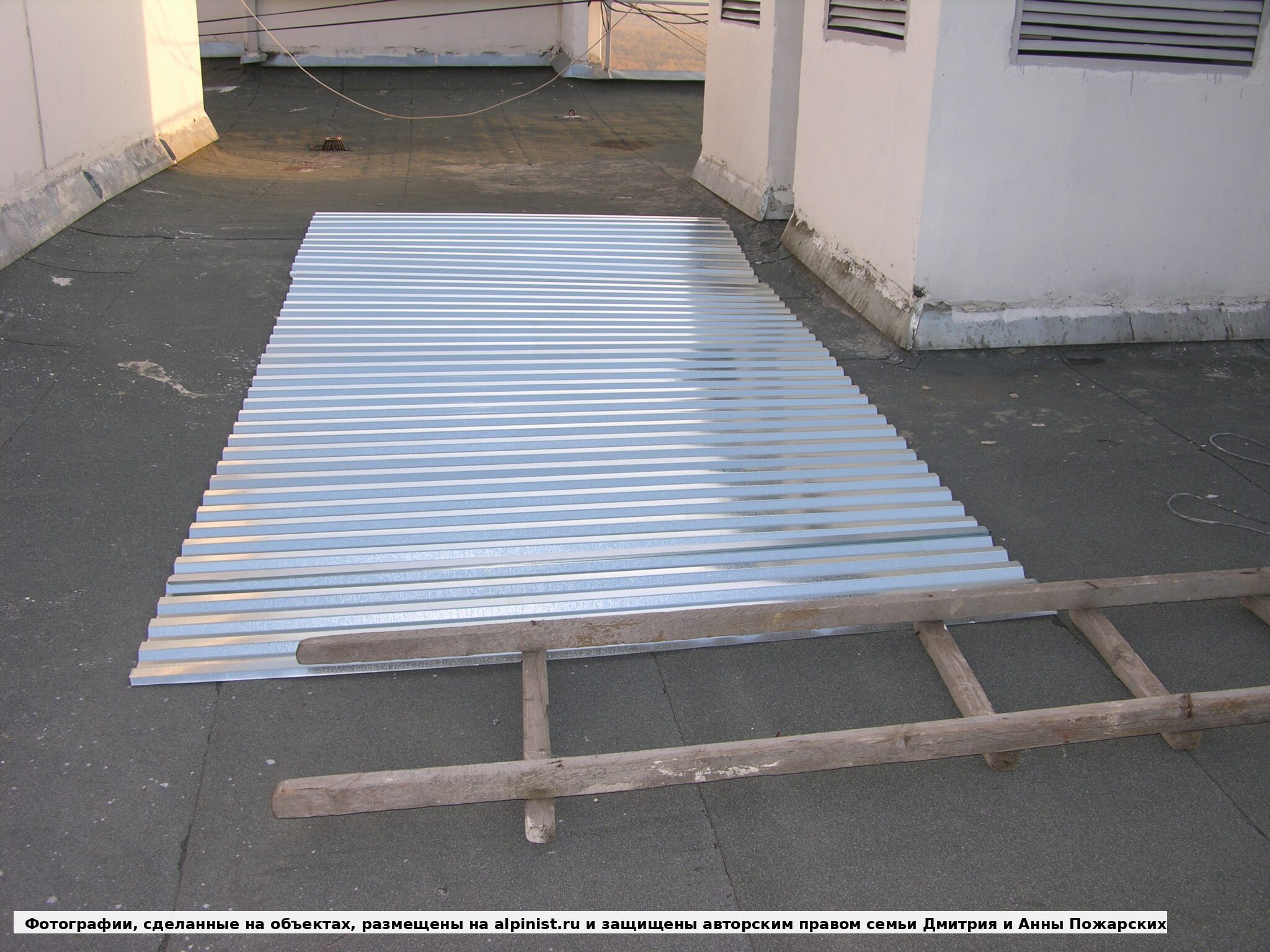

Оцинкованный профнастил перед раскроем для кровли балкона — Оцинкованный профнастил перед раскроем: листы готовят на кровле по размерам небольшого балконного козырька

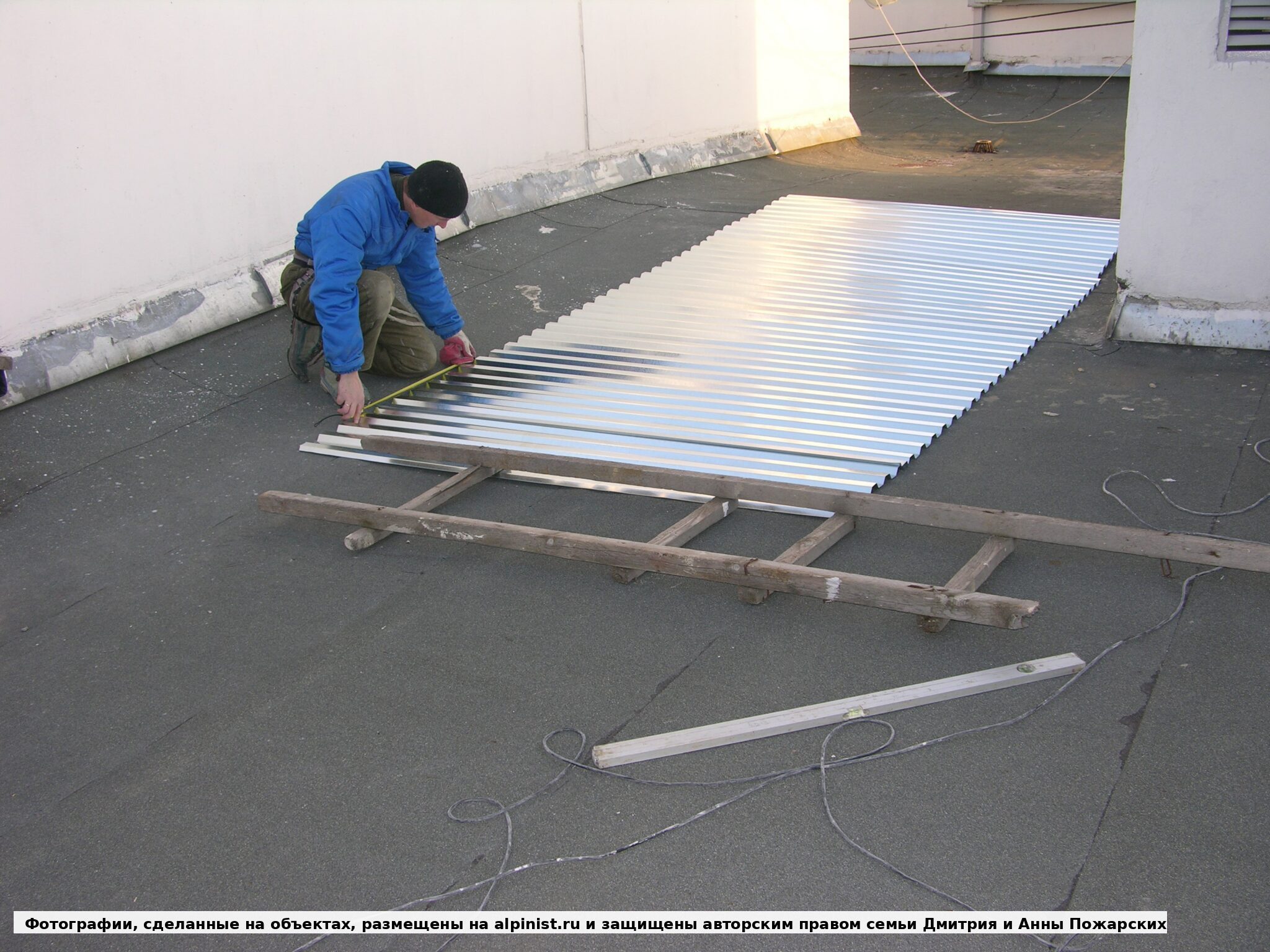

Разметка оцинкованного профлиста для кровли балкона — Разметка оцинкованного профлиста по снятым размерам перед резкой болгаркой

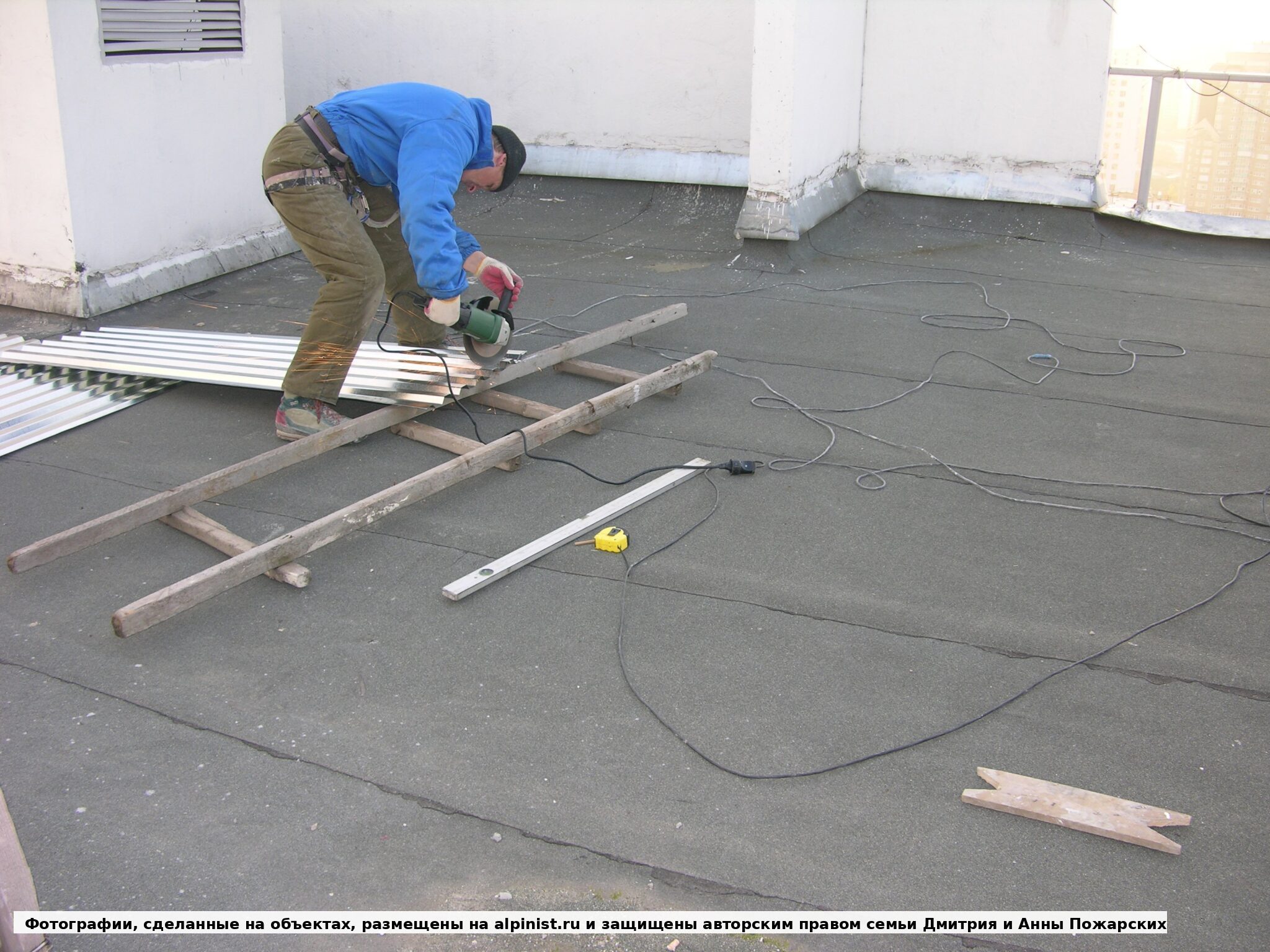

Раскрой профлиста болгаркой для кровли над балконом — Раскрой профлиста болгаркой по размеру будущей кровли над ложным балконом

Монтаж кровли

Смонтировали кровлю из профнастила: листы укладывали от внешнего края к стене и крепили кровельными саморезами.

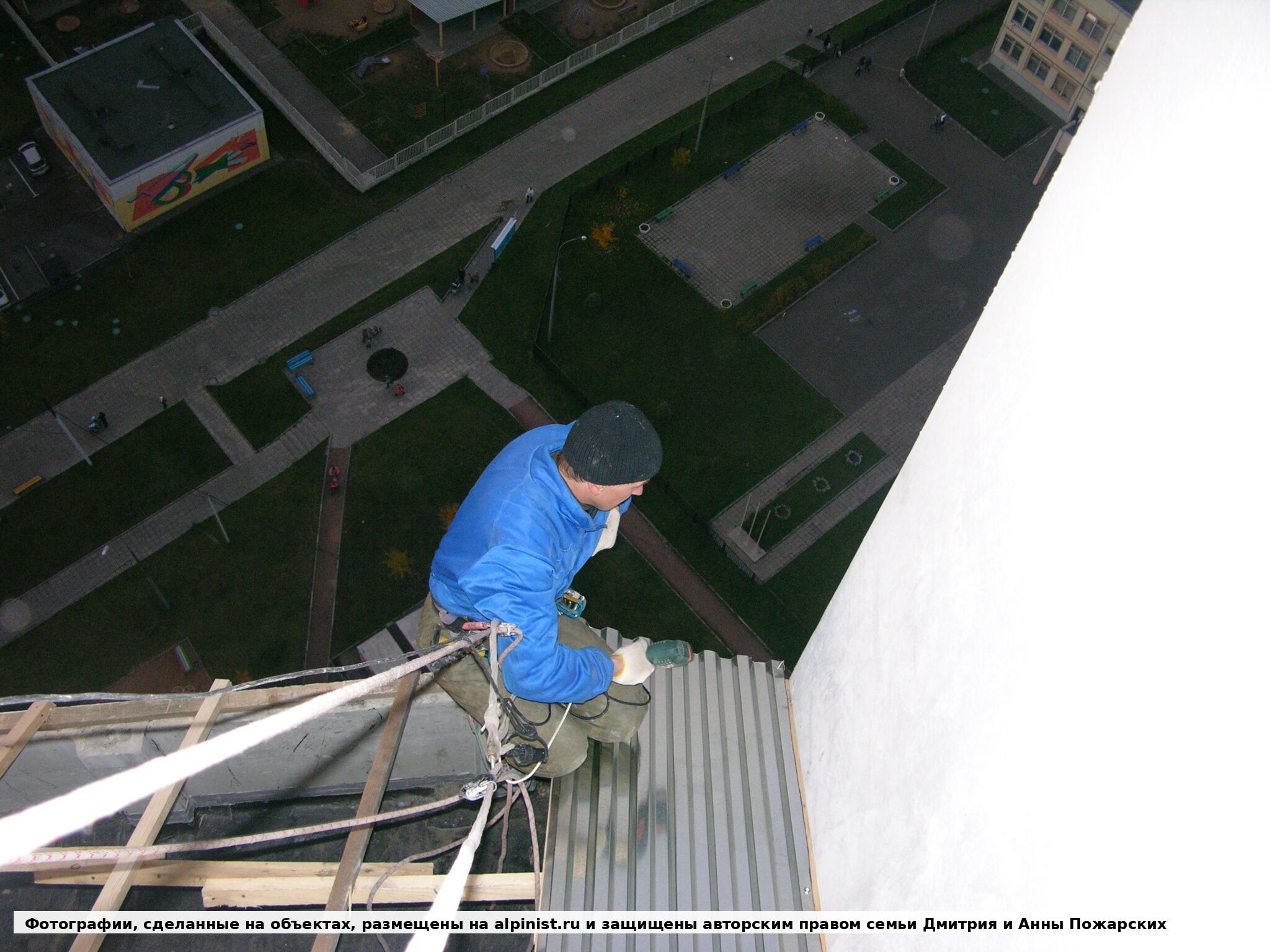

Первый лист профнастила на обрешетке кровли балкона — Первый лист профнастила подан на обрешетку и начинает закрывать плоскость новой кровли

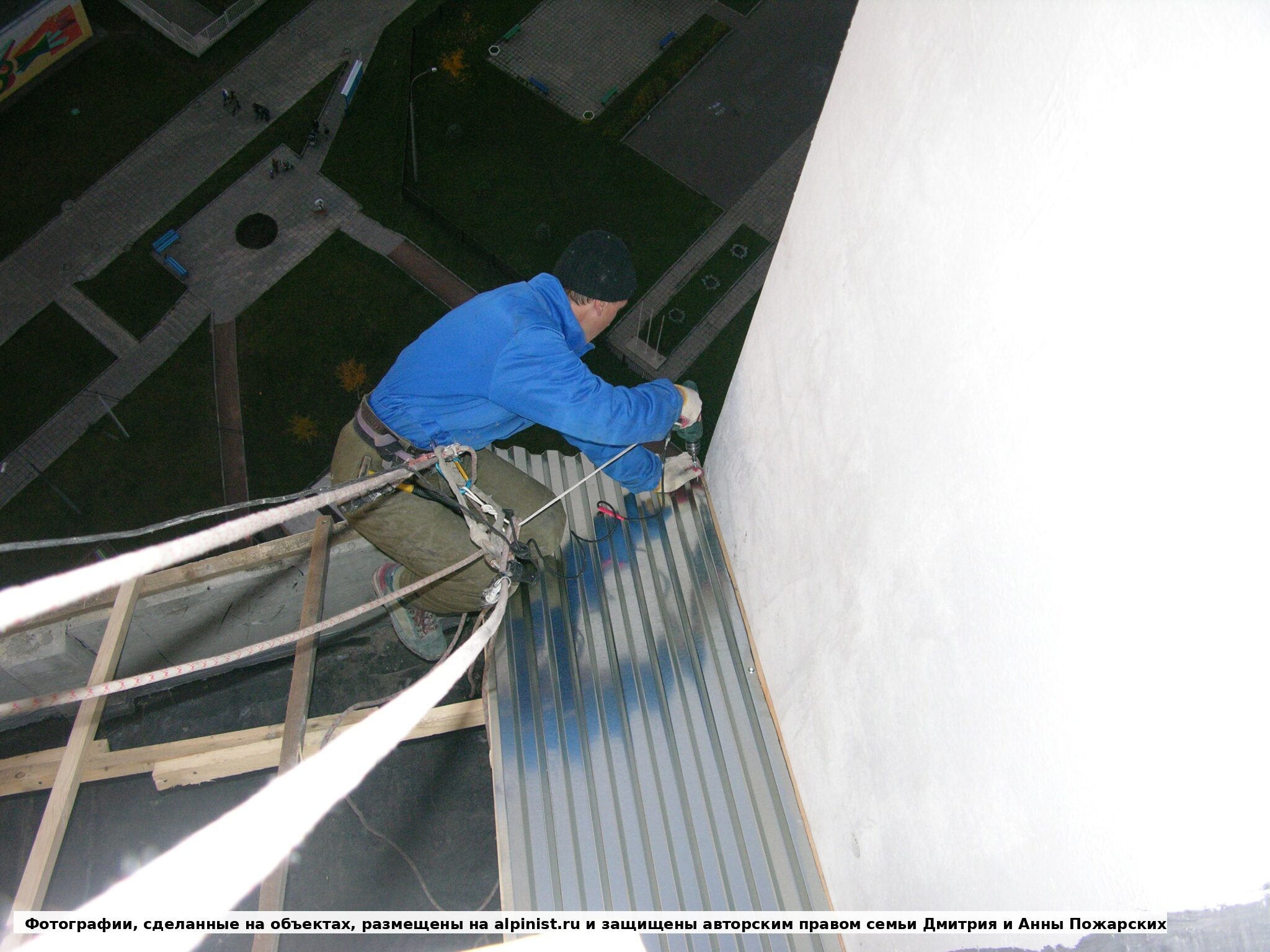

Крепление профнастила с промышленным альпинизмом — Крепление профнастила с помощью промышленного альпинизма: альпинист фиксирует лист на новой обрешетке над балконом

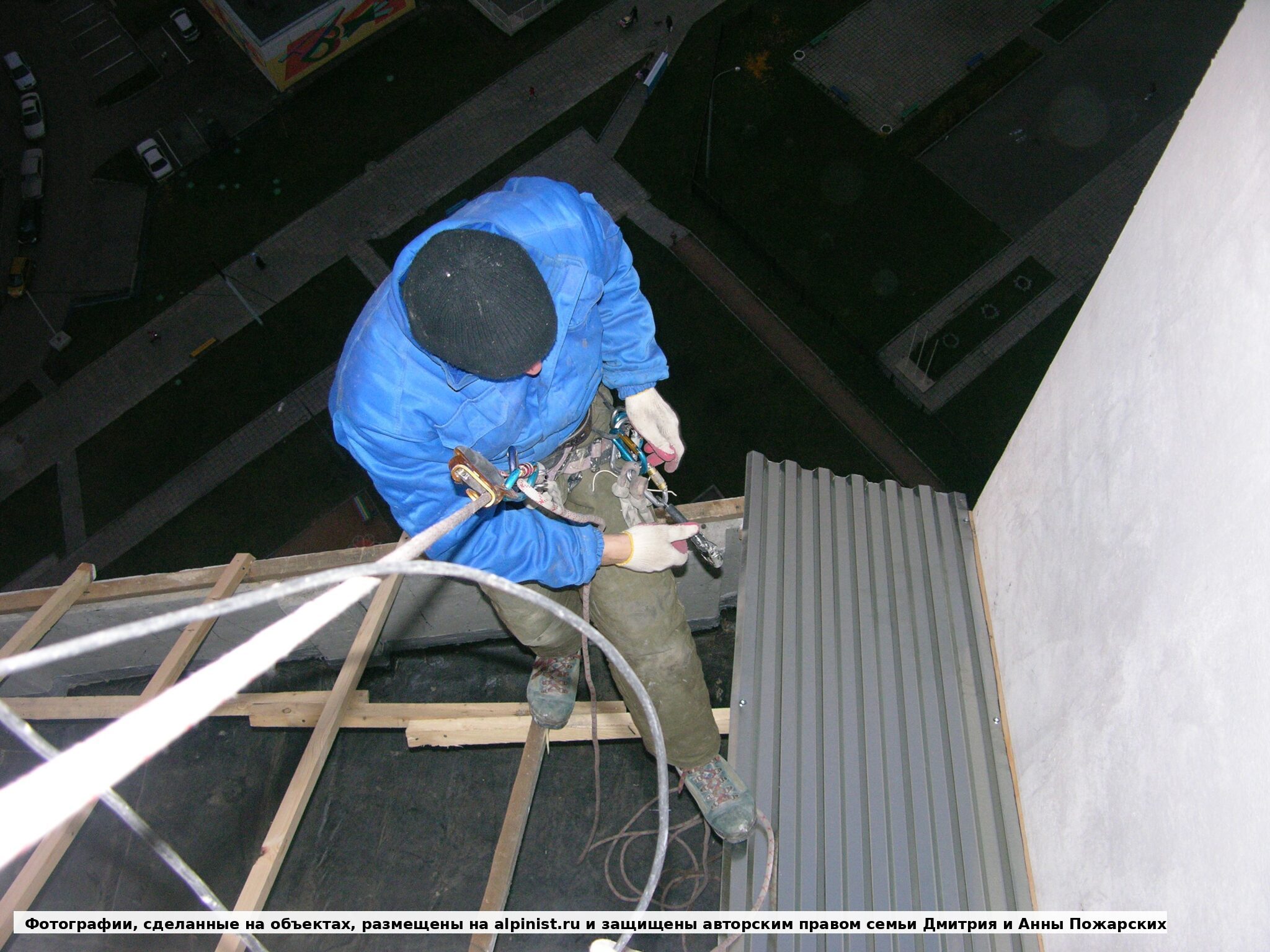

Выравнивание листа профнастила у стены балкона — Выравнивание листа профнастила у стены перед окончательным креплением кровельными саморезами

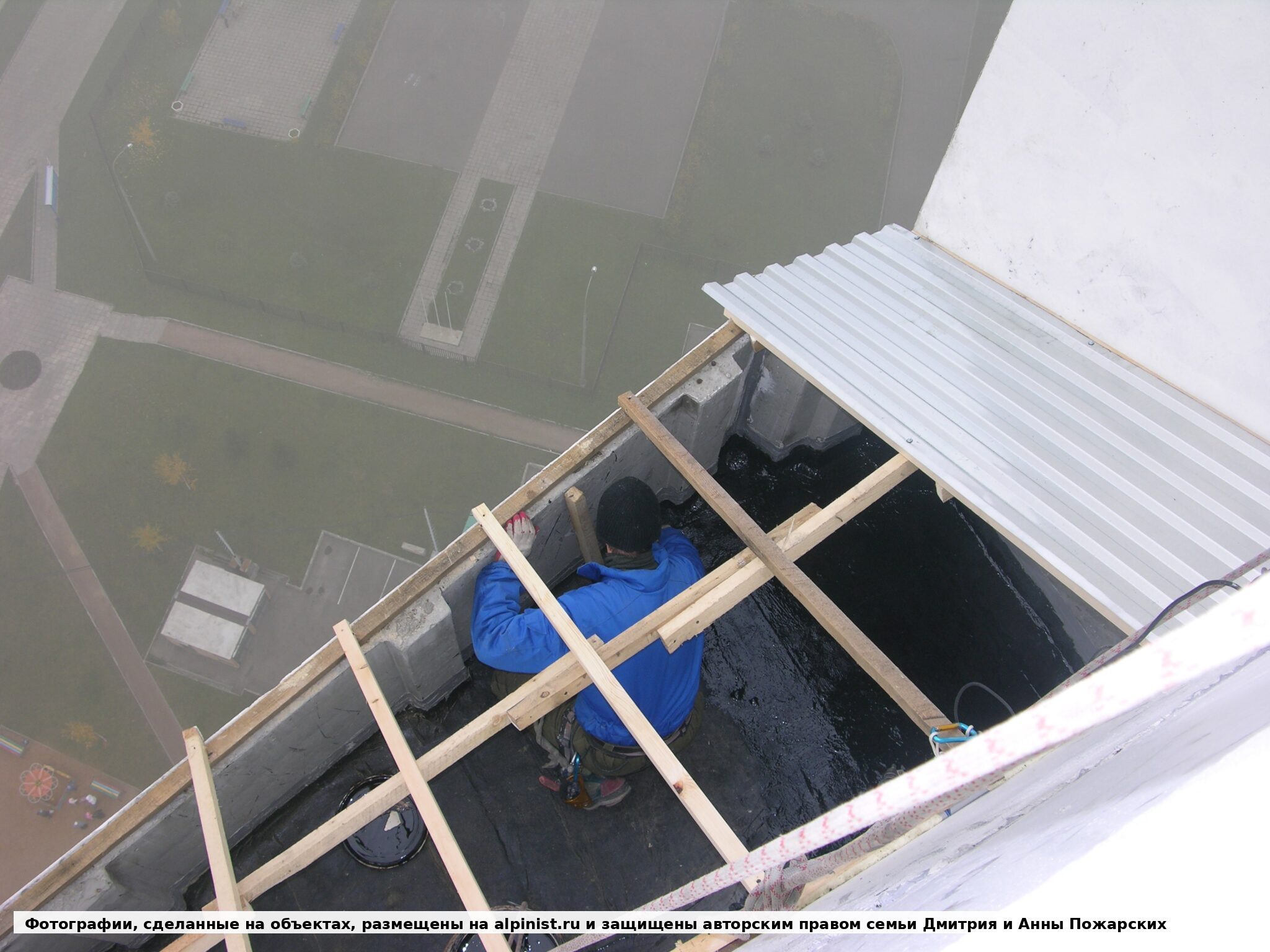

Обрешетка под частично уложенным профнастилом — Через частично уложенный профнастил видна новая обрешетка, которая поддерживает листы по всей ширине козырька

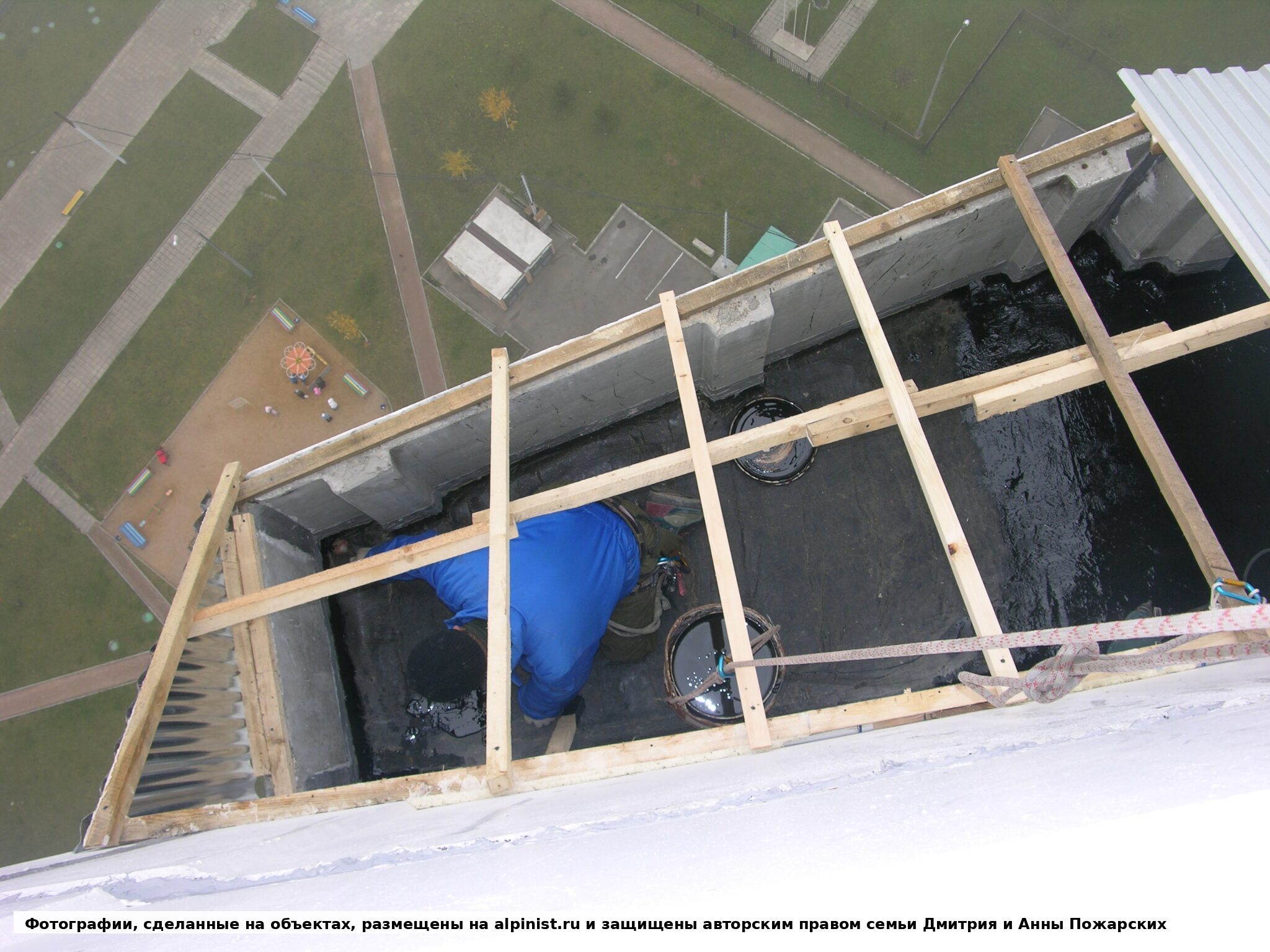

Готовая обрешетка перед настилом листов профнастила — Готовая решетка перед настилом листов показывает, как исправили слишком редкую старую обрешетку

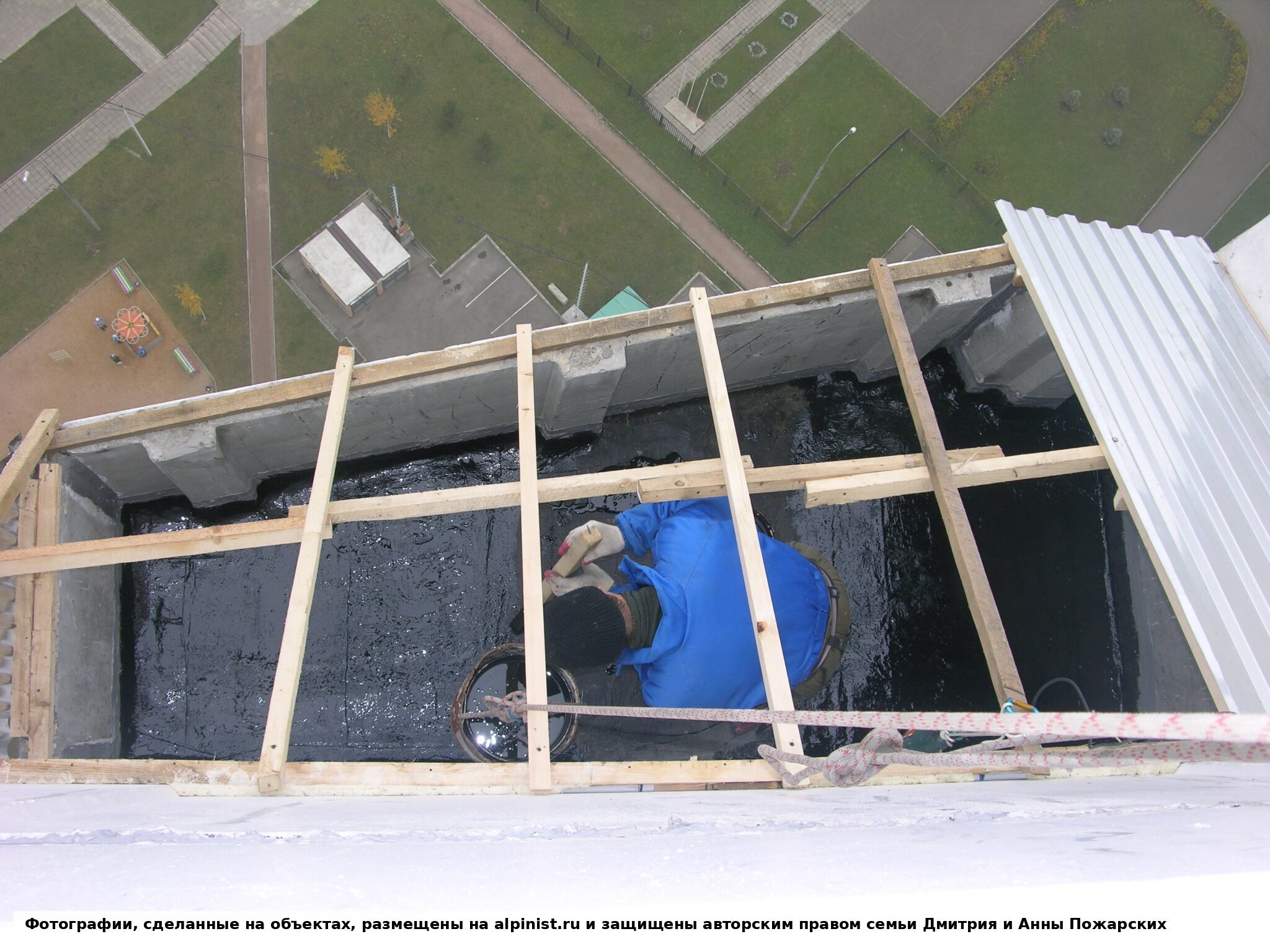

Обрешетка и частично собранная кровля балкона сверху — Обрешетка и частично собранная кровля видны сверху: профнастил укладывают от внешнего края к стене

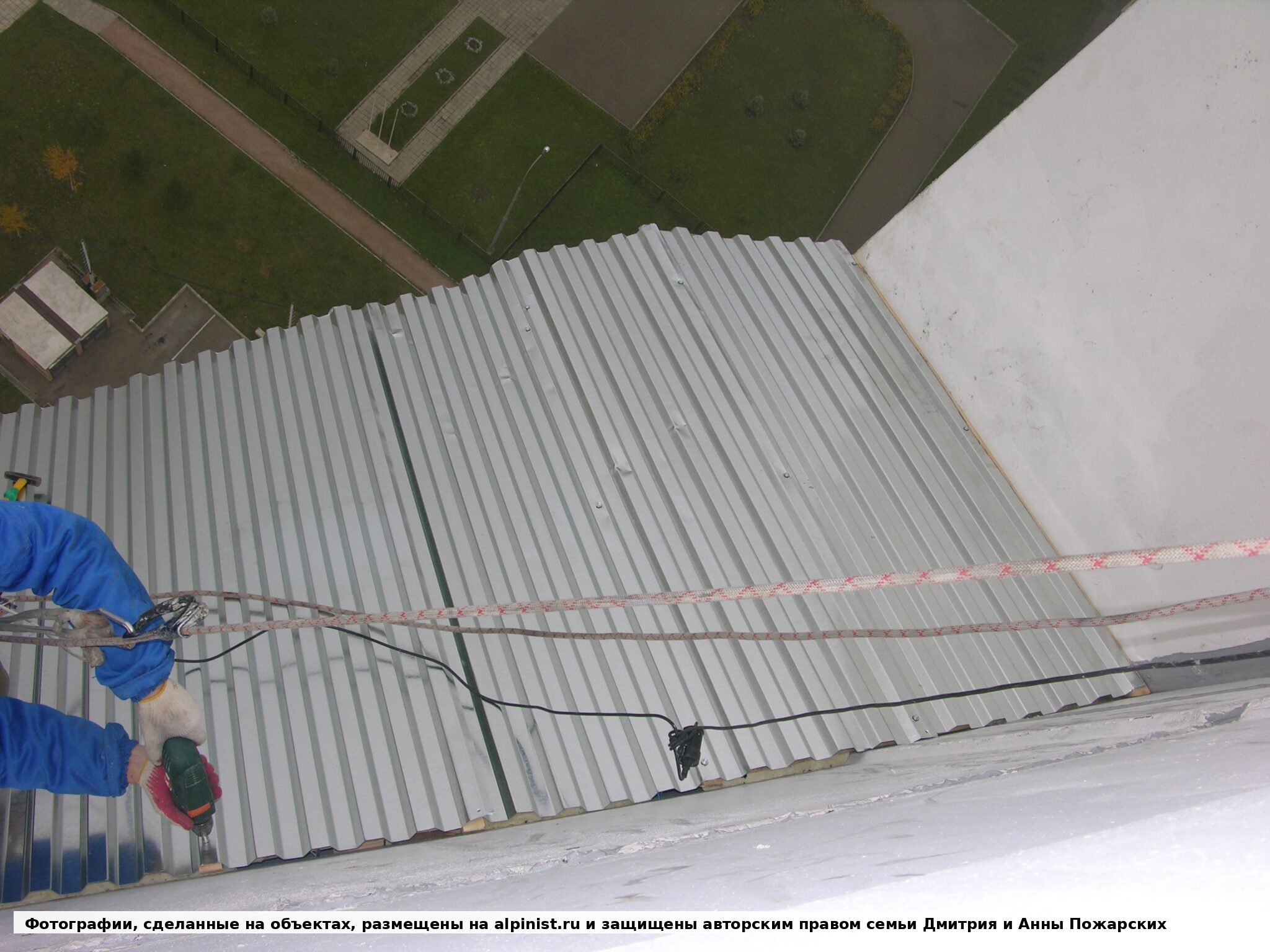

Кровля балкона закрыта оцинкованным профнастилом — Кровля почти полностью закрыта оцинкованным профнастилом, осталось закрепить края и примыкания

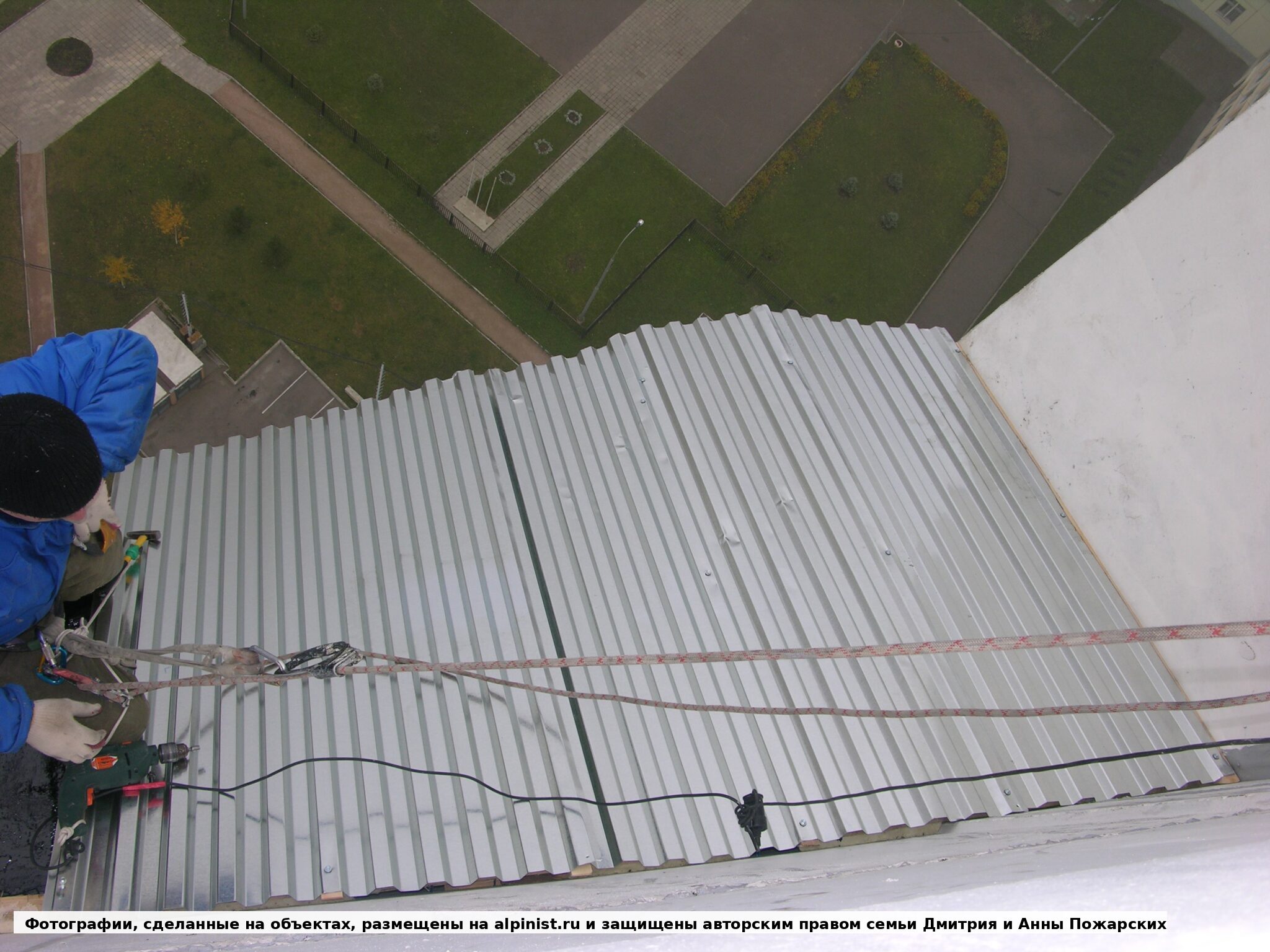

Профнастил на новой кровле: работа методом промышленного альпинизма — Веревки и профнастил на новой кровле показывают, как монтаж велся на высоте без обычных строительных лесов

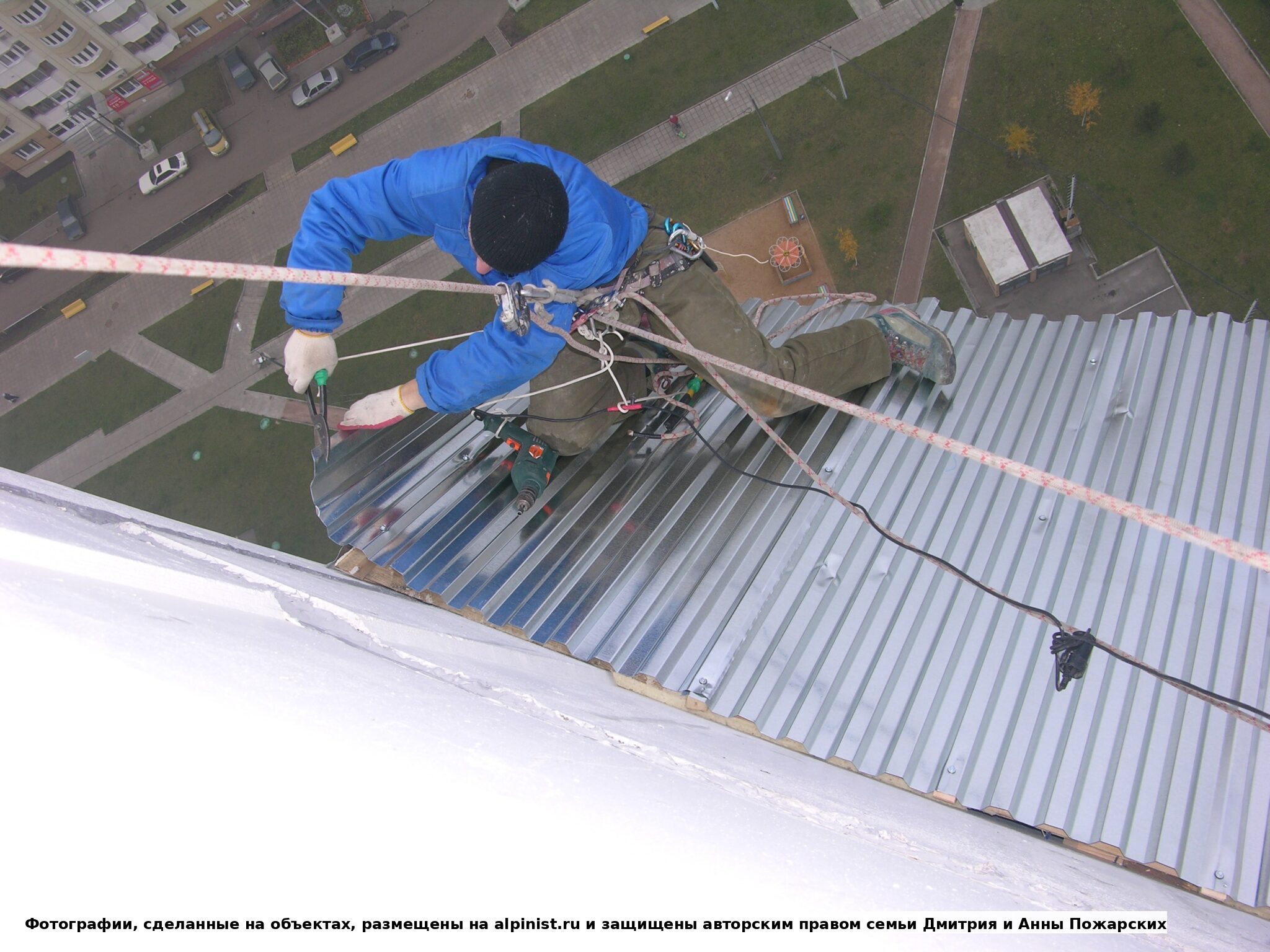

Крепление профнастила к обрешетке кровельными саморезами — Профнастил крепят к обрешетке кровельными саморезами, чтобы листы не смещались и держали заданный уклон

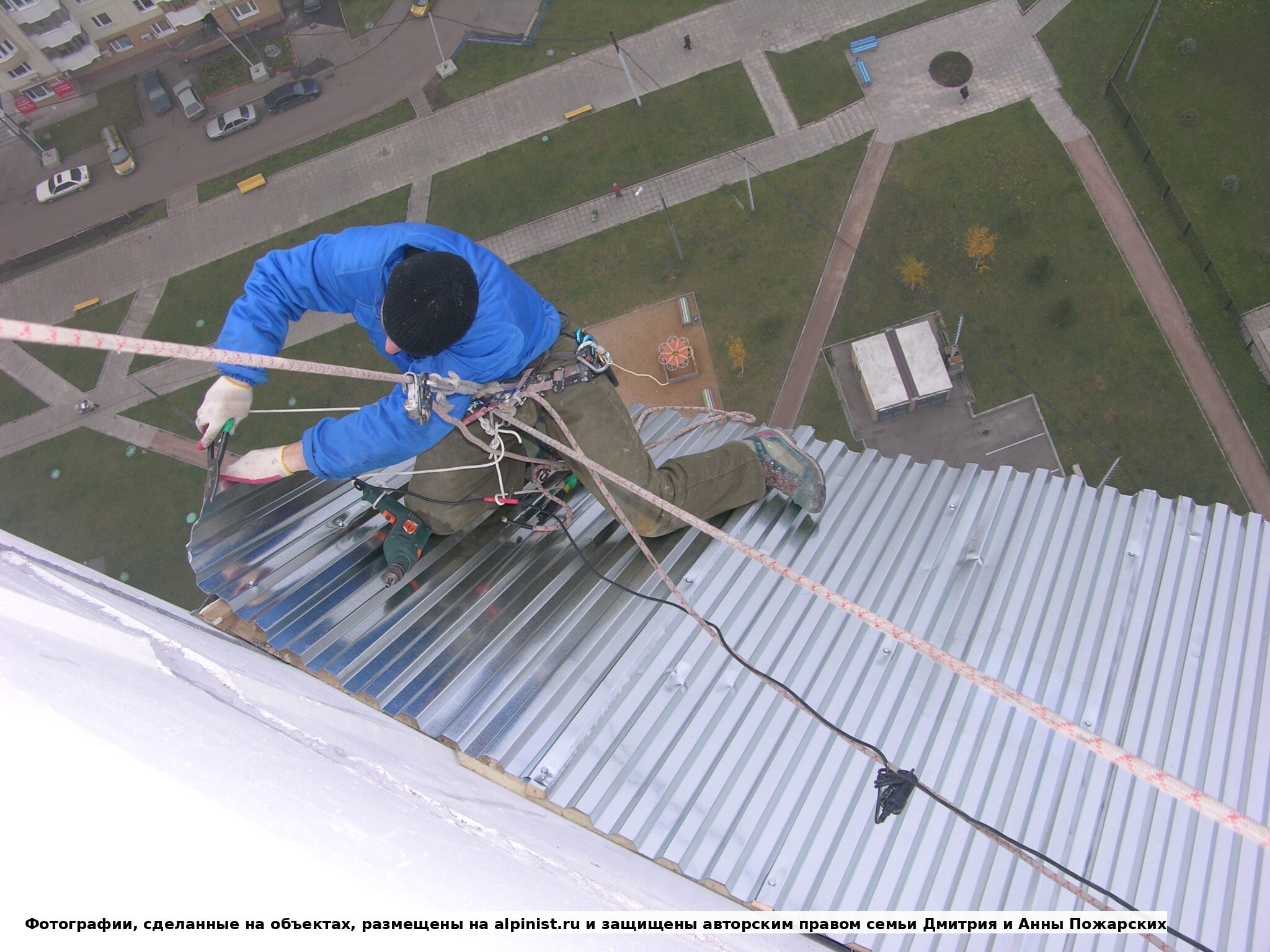

Крепление листов профнастила по краю кровли — Крепление листов по краю кровли закрывает наружную часть козырька и удерживает профнастил на ветровой нагрузке

Герметизация и примыкания

Примыкание у стены закрыли оцинкованным уголком и загерметизировали мастикой.

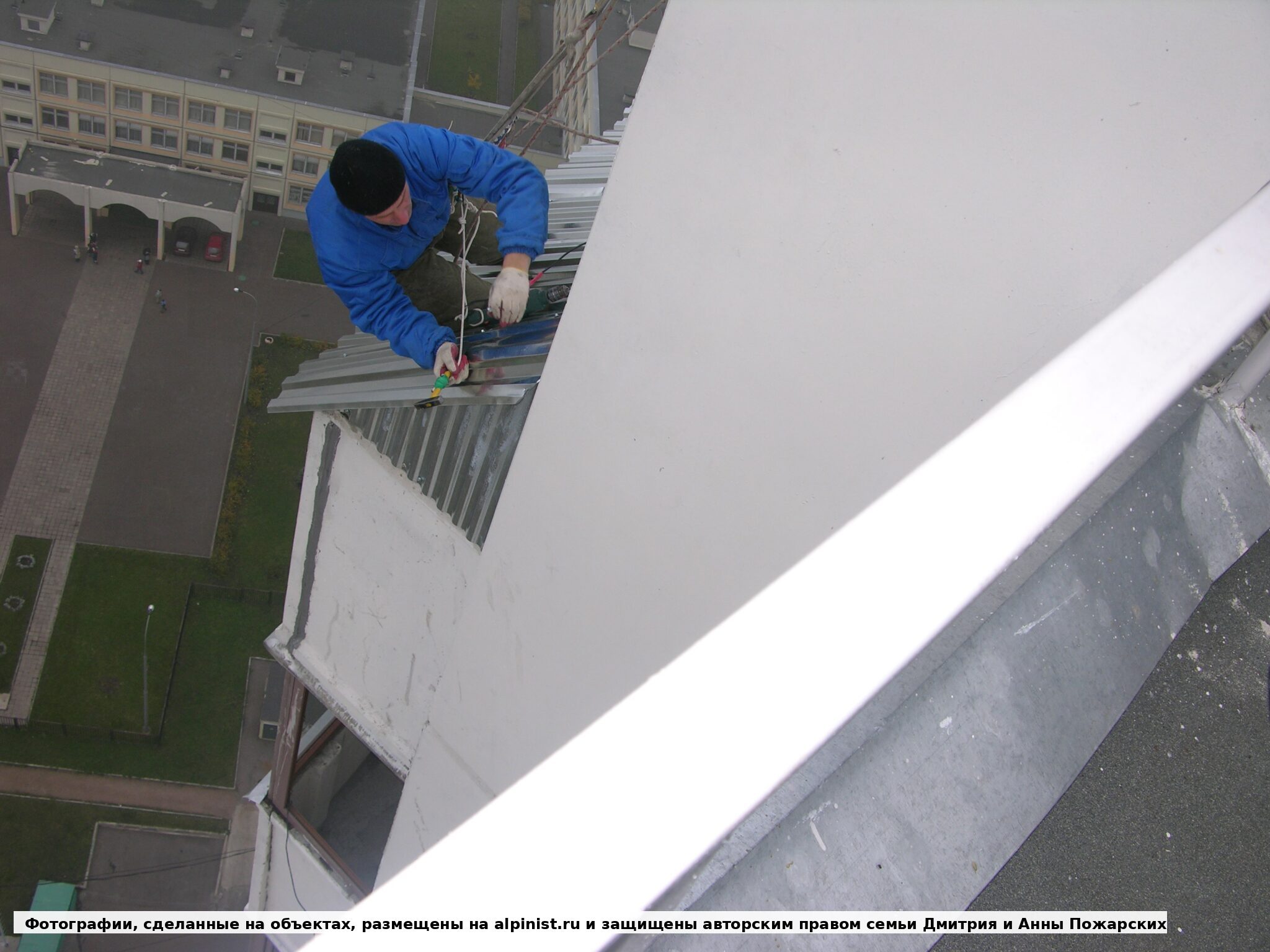

Монтаж оцинкованного уголка у стены балкона — Монтаж оцинкованного уголка у стены перед герметизацией примыкания новой кровли

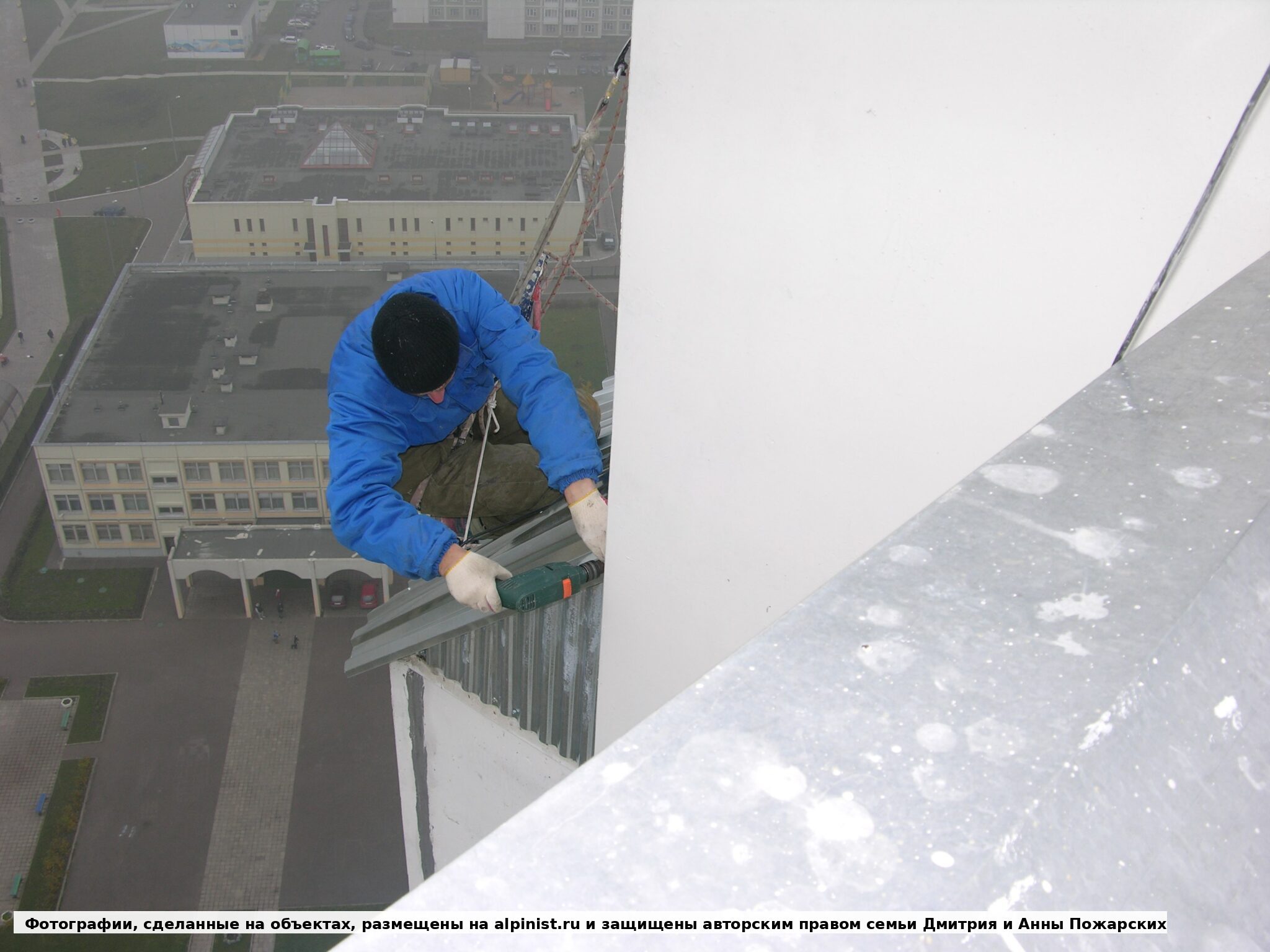

Закрытый торец и примыкание кровли к стене — Закрытый торец и примыкание к стене после установки оцинкованных деталей над профнастилом

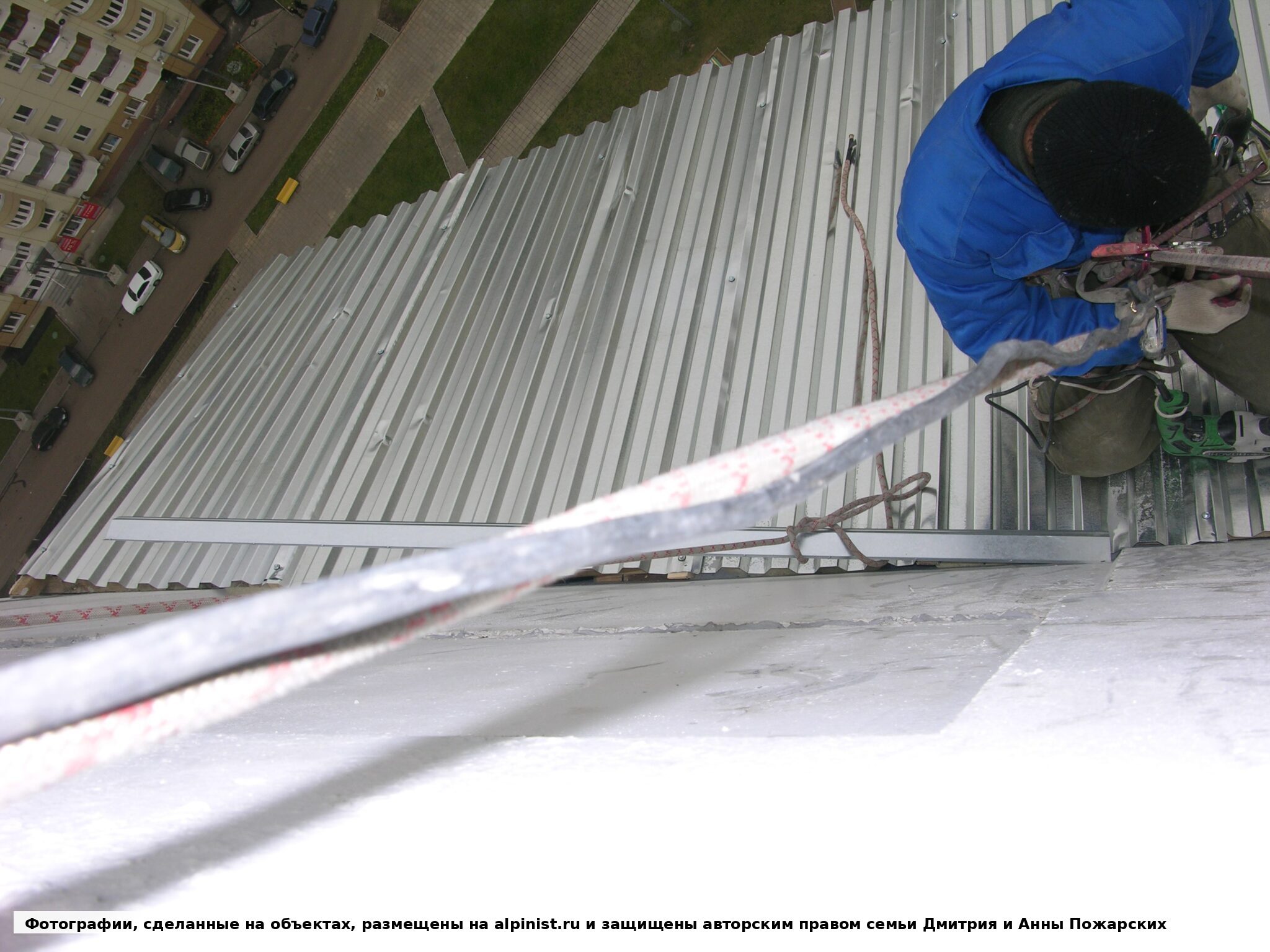

Герметизация примыкания кровли к стене мастикой — Герметизация примыкания кровли у стены: стык закрывают мастикой после монтажа профнастила

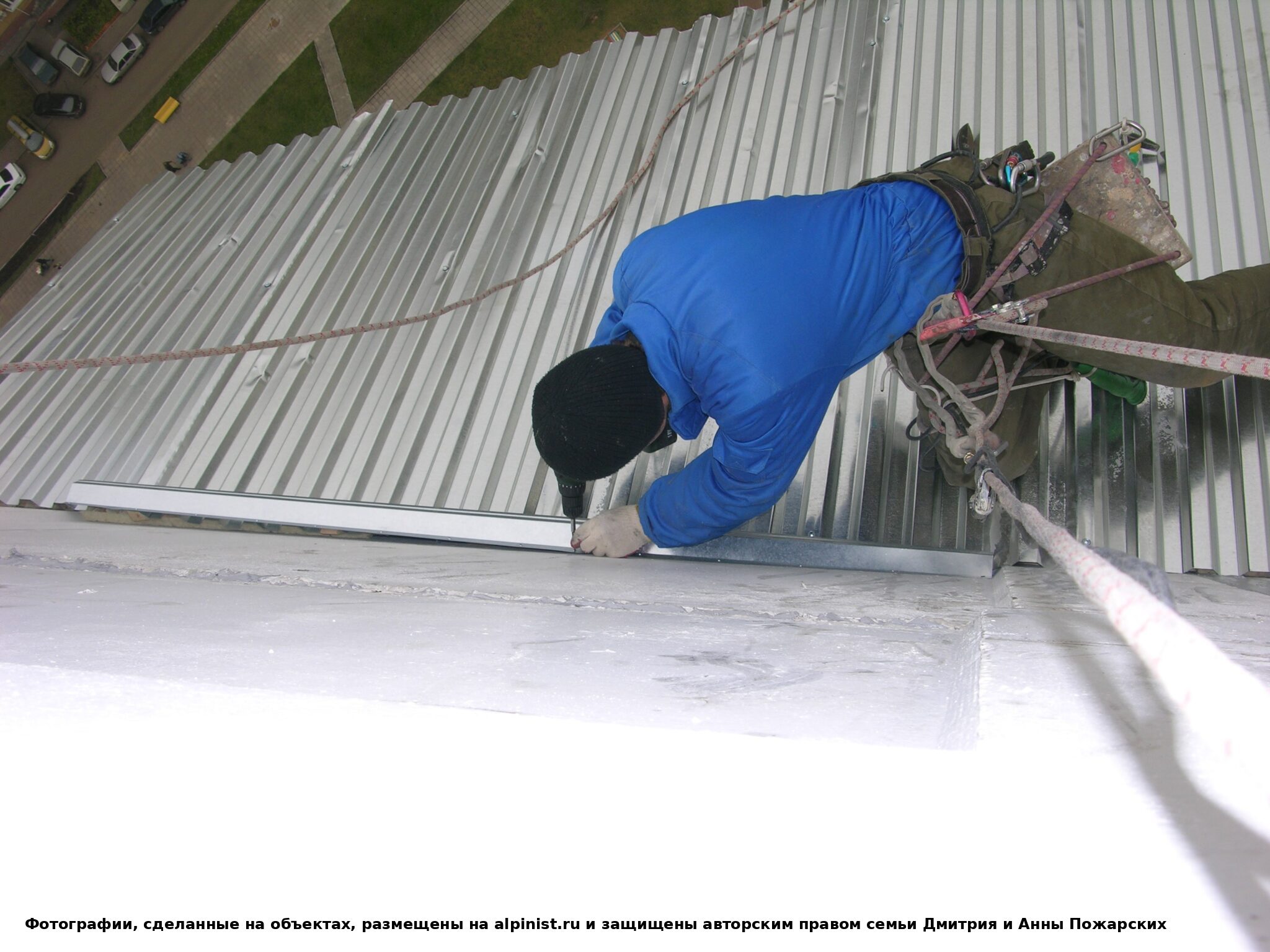

Нанесение мастики вдоль стены балкона у кровли — Нанесение мастики вдоль стены балкона закрывает путь воде между профнастилом и фасадной плоскостью

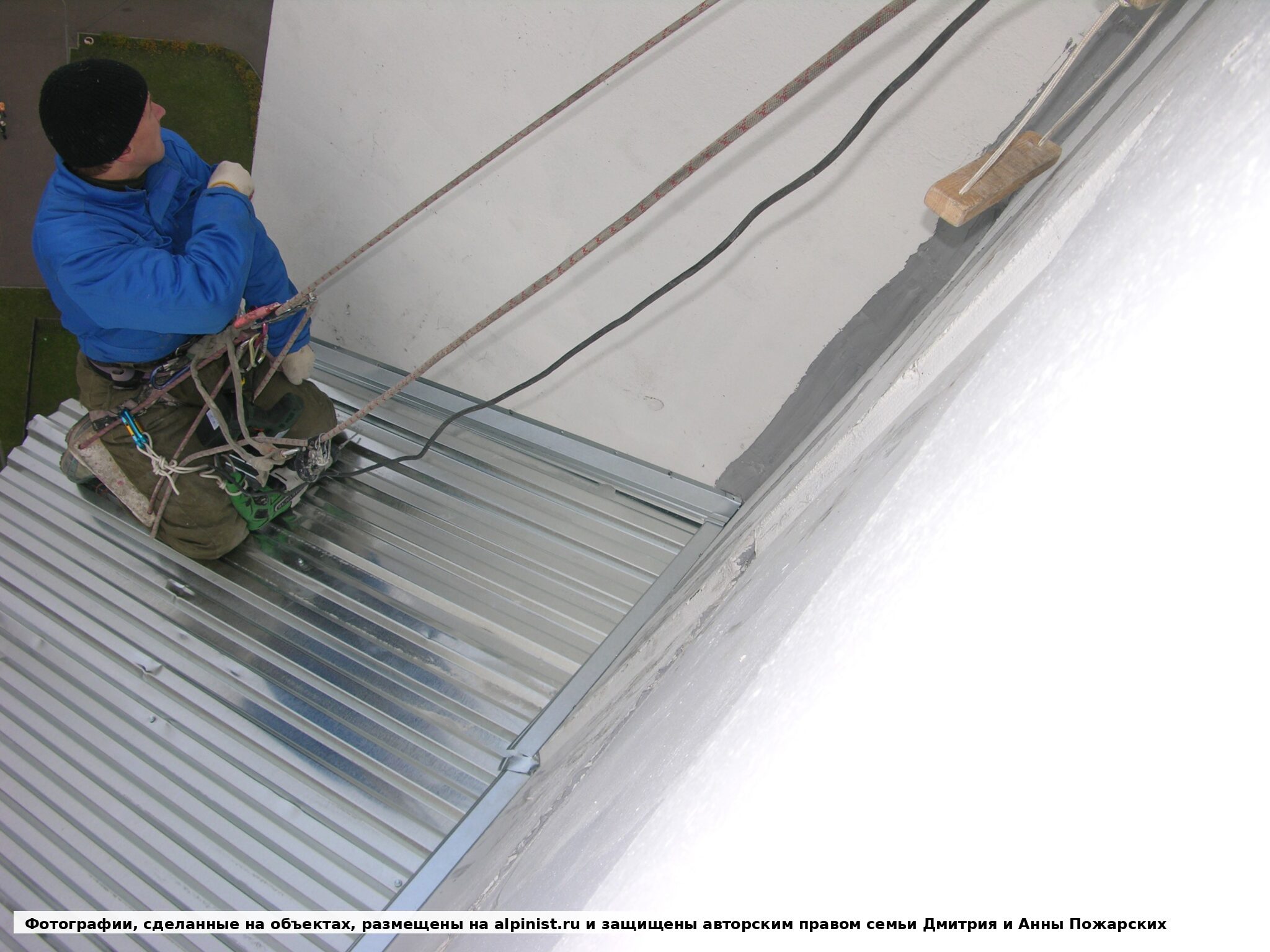

Контроль крепежа и швов на профнастиле — Контроль крепежа и швов на профнастиле перед окончательным закрытием примыканий

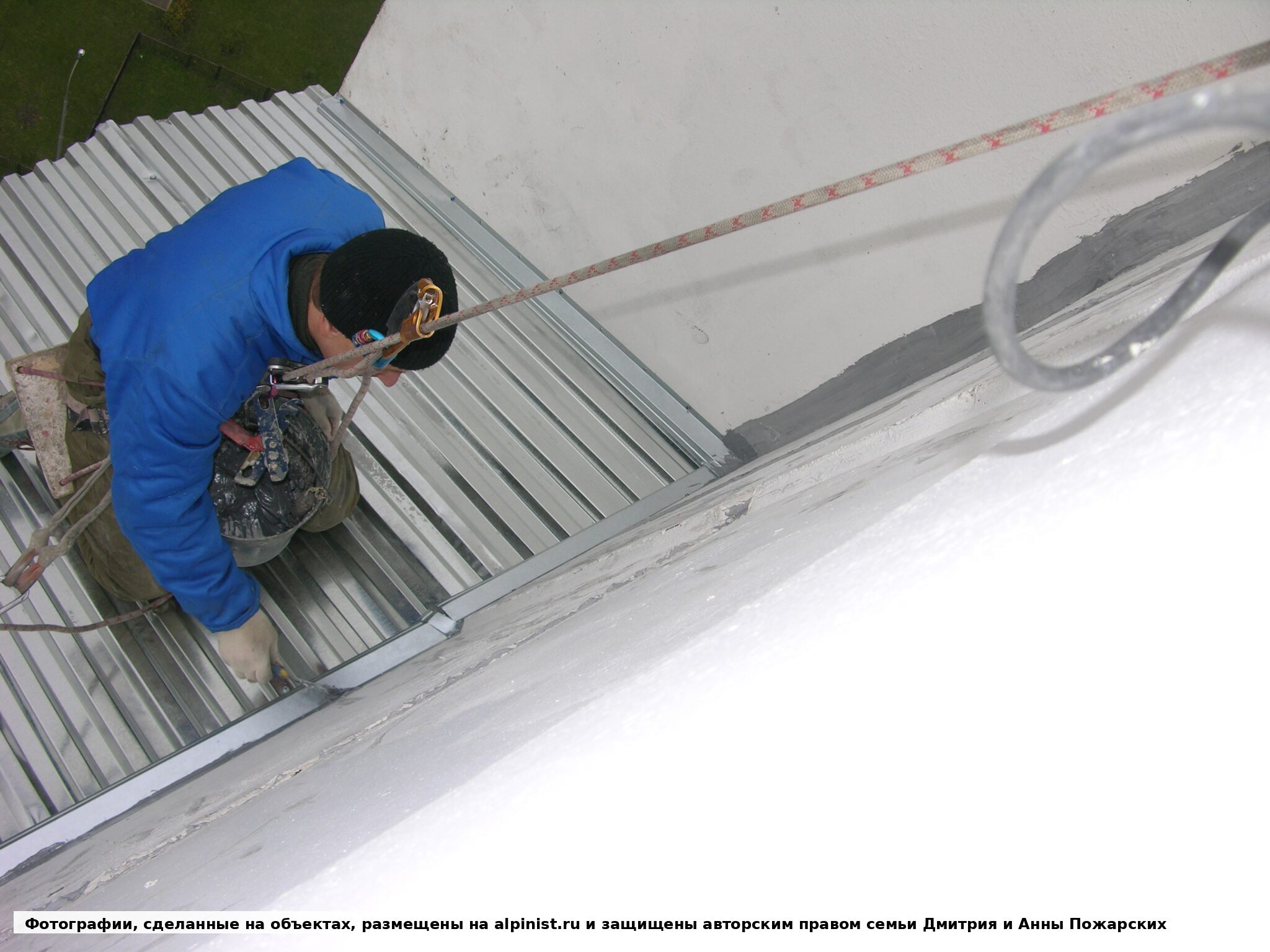

Финишная герметизация примыканий профнастила к стене — Финишная герметизация примыканий профнастила к стене выполняется уже на готовой металлической кровле

Результат

После устройства кровли балкон получил новое защитное покрытие с уклоном, закрытыми стыками и герметичными примыканиями у стены.

Новая кровля из профнастила над ложным балконом после ремонта — Новая кровля над ложным балконом: профнастил закреплен, край закрыт, примыкания у стены загерметизированы

Итог

Заказчик получил защищенный от протечек балкон: над плитой ложного балкона устроили кровлю, закрыли примыкания и восстановили защиту от воды.
